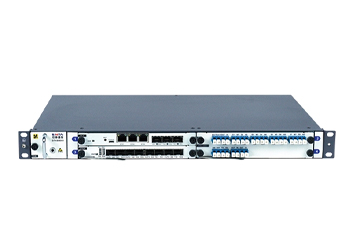

DWDM/CWDM-Plattform

Was ist WDM in der Vernetzung

Wir multiplexen optische Signale verschiedener Wellenlängen zur Übertragung in dieselbe optische Faser und nennen das Verfahren oder das Technologie-Wellenlängen multiplex (WDM).

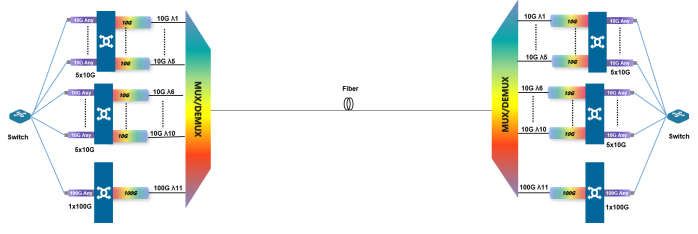

Wellenlängen multiplex (WDM) ist eine Technologie, die zwei oder mehr optische Trägersignale unterschied licher Wellenlängen am Sende ende durch einen Multiplexer kombiniert, nämlich eine Art Wdm-Ausrüstung. und sie zur Übertragung an dieselbe optische Faser koppeln; am empfangenden Ende, Die optischen Träger verschiedener Wellenlängen werden durch den Demultiplexer getrennt und dann vom optischen Empfänger weiter verarbeitet, um das ursprüngliche Signal wieder herzustellen. Diese Technologie zur gleichzeitigen Übertragung von zwei oder mehr optischen Signalen unterschied licher Wellenlängen in derselben optischen Faser wird als Wellenlängen multiplex bezeichnet.

Klassifizierung des Wellenlängen multiplex systems (WDM)

Öffnungs system: Im Allgemeinen verfügen WDM-Systeme über eine OTU (Optical Transponder Unit), um optische Signale nicht standard mäßiger Wellenlängen von Client-Geräten in optische Signale mit Standard wellenlängen umzuwandeln, die ITU-T G entsprechen. 694.1 oder ITU-T G.694.2 Empfehlungen.

Integriertes System: Ein anderes WDM-System benötigt keine OTU. Der optische Port der clients eitigen Ausrüstung (wie ein Schalter) kann mit einem optischen Standard modul für Wellenlängen teilung ausgestattet werden. und das Lichtsignal der clients eitigen Ausrüstung ist direkt mit der Multiplexing-und Demultiplexing-Einheit (MDU) des WDM-Systems verbunden.

Was ist CWDM und DWDM in der Vernetzung

Coarse Wavelength Division Multiplexer (CWDM) ist eine kosten günstige WDM-Übertragungs technologie für die Zugangs schicht des Netzwerks der Metropol region. Beim dichten Wellenlängen multiplex (DWDM) wird eine Gruppe optischer Wellenlängen kombiniert und eine einzelne optische Faser zur Übertragung verwendet.

Unterschied zwischen CWDM und DWDM

Die DWDM-Laser technologie ist teurer als CWDM, da stabilere Wellenlängen quellen erforderlich sind. Die steigenden Kosten des DWDM-Senders sind haupt sächlich auf die hohen Kosten der Laserdioden und den Rückkopplung kühl betrieb zurück zuführen, um die Wellenlängen stabilität aufrecht zu erhalten. Und das ist der Grund, warum der Preis von WDM-Geräten variieren.

Unterschiede zwischen DWDM und OTN

1. dichte Wellenlängen-Teilung multiplexer (DWDM) :

DWDM, das für dichtes Wellenlängen multiplex steht, ist eine Technik zum Senden mehrerer Daten stränge über eine einzige Netzwerk verbindung. Am Sender führt ein optischer Multiplexer zwei oder mehr optische Signale unterschied licher Wellenlängen zusammen.

Am Empfänger werden optische Demultiplexer verwendet, um das Signal zu trennen, was zwangsläufig zu Signal verlusten führt, aber durch optische Verstärker gemildert werden kann.

Somit können DWDM-Verbindungen verwendet werden, um Daten über große Entfernungen zu übertragen, da sie die Bandbreite bestehender Glasfasern etz werke erhöhen können.

2.Optisches Verkehrsnetz (OTN) :

OTN steht für Optical Transport Network und bietet ein Netzwerk framework, das WDM-Geräten SONET/ SDH-Funktionen wie Leistungs überwachung, Fehler erkennung, Kommunikation kanäle und Multiplexing-Struktur hinzufügt.

Es arbeitet in Schicht 1 und bringt verschiedene Aufgaben in den Tunnel der WDM-Technologie zusammen, wodurch die Übertragungs distanz und die Kapazität der optischen Faser erhöht werden.

Dies bedeutet, dass die OTN-Rahmen architektur die Flexibilität der SDH/SONET-Technologie mit der Bandbreiten skalierbar keit von DWDM kombiniert, um die Bereitstellung, das Multiplexen, das Routing, die Verwaltung, die Regulierung und die Überlebens fähigkeit optischer Kanäle mit Kunden signalen zu gewährleisten.

Optische Transport netze bieten ein transparentes Framework für die effiziente Übertragung verschiedener Verkehrs typen, wodurch ACPEX/OPEX im Netzwerk reduziert und scharfe Änderungen der Verkehrs typen angegangen werden können.

Kurz gesagt, der Reiz von OTN kann in zwei Wörter übersetzt werden: Transparenz und Verwalt barkeit.

3. Unterschiede zwischen DWDM und OTN

DWDM ist ein Punkt-zu-Punkt-System, während OTN aus einem optischen Crossover-Anschluss (OXC) und einem optischen Split-and-Insert-Multiplexer (OADM) besteht. mit Funktionen wie optischer Crossover-Fähigkeit und Wellenlängen umwandlung. OTN wurde auf Basis der DWDM-Technologie entwickelt und zielt darauf ab, die vorhandenen Ressourcen des Transport netzes zu optimieren. OTN bietet nicht nur eine DWDM-Übertragung mit großer Kapazität, sondern ermöglicht auch das Umschalten verschiedener DWDM-Kanäle entsprechend den Verkehrs anforderungen.

Da nachgewiesen wurde, dass Glasfaser kabel verwendet und der Datenstrom extrahiert wird, achten Sie im Gegensatz dazu mehr auf die Daten auf der DWDM-Verbindungs sicherheit. otns Channel isierung Link und effektiv wird in eine dedizierte Schaltung mit einem hohen Maß an Privatsphäre und Sicherheit fließen, Kann verhindern, dass einige Teile in das Netzwerk Hacker die Daten abfangen oder auf andere Bereiche zugreifen.

Es ist ersichtlich, dass OTN-Netzwerke DWDM-Netzwerke in Bezug auf verbesserte OAM-, Sicherheits-und Wellenlängen netzwerk funktionen, Standard-Multiplexing-Hierarchien und end-to-End-Transpare für optische Übertragung übertreffenNcy für den Kunden verkehr.

Fazit

DWDM und OTN sind die in diesem Papier diskutierten Themen und sind für diejenigen von Interesse, die sie besser nutzen möchten und weitere Untersuchungen verdienen. Obwohl es tatsächlich Unterschiede zwischen OTN und DWDM gibt, sind diese beiden Technologien unersetzlich und sind zu Schlüssel punkten in der Telekommunikation infrastruktur regionaler Netzwerke geworden, da die Bandbreite vorhandene Netzwerke überschreiten kann.
