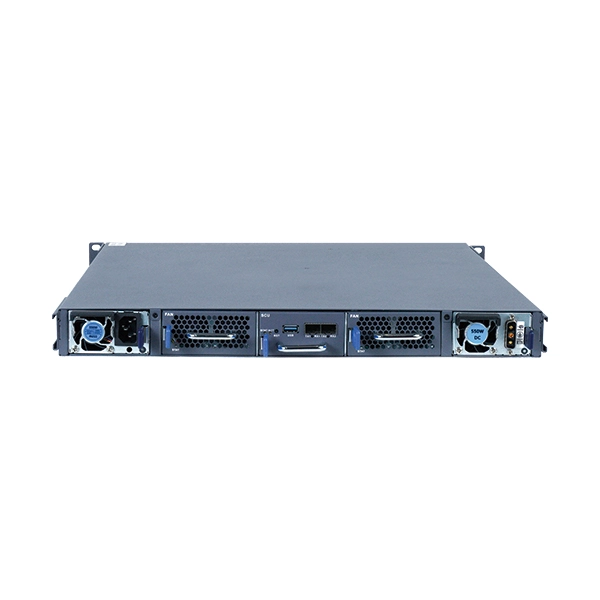

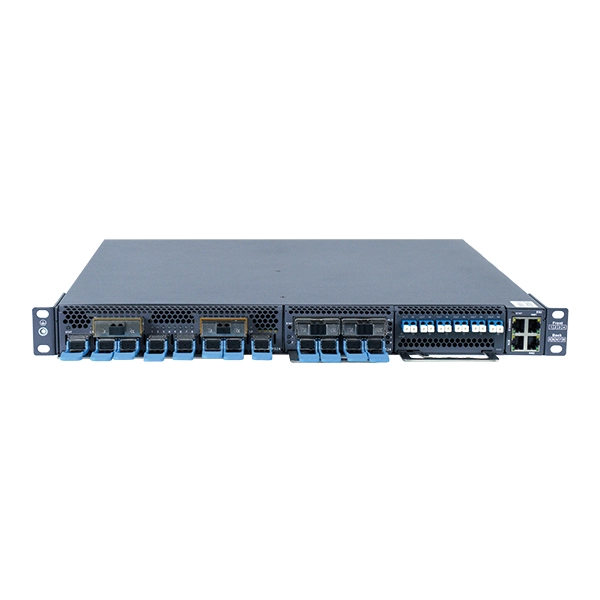

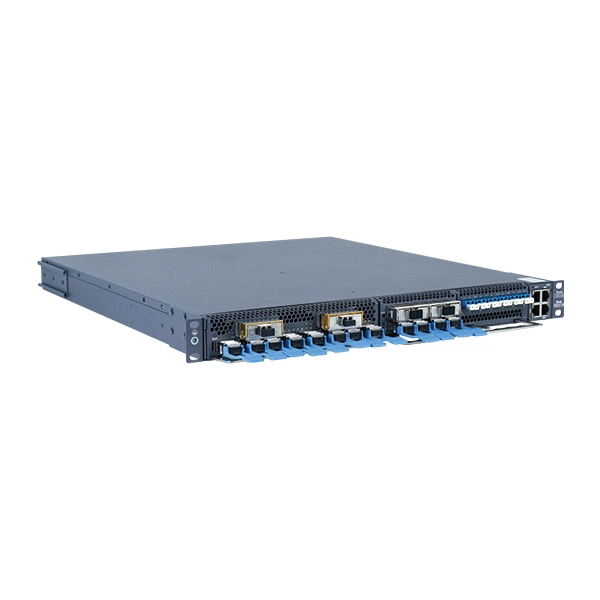

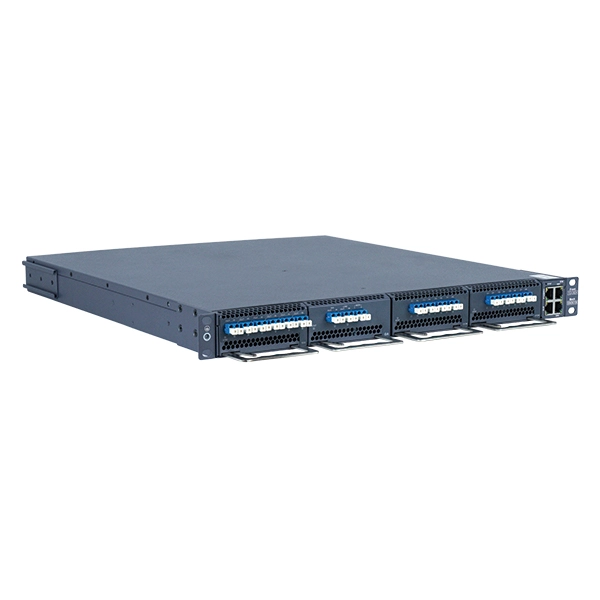

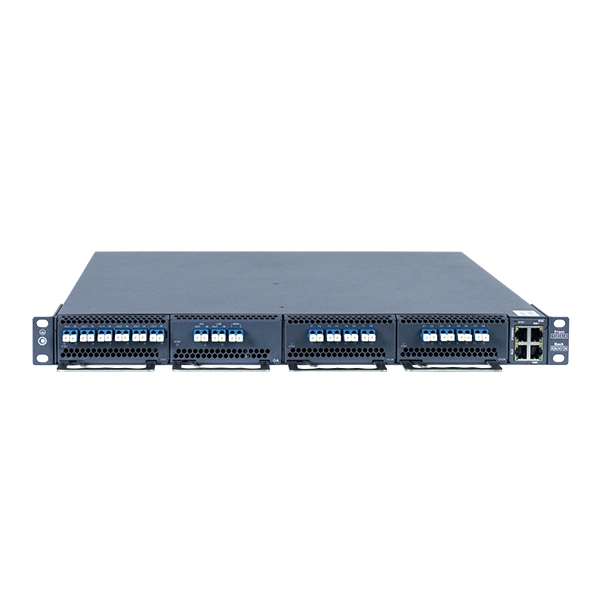

6,4 T 1U DCI/OTN Plattform
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1
  • 1

OTNS8600-DCI4 ist eine opto elektronische integrierte WDM-Übertragungs plattform, die von Guangzhou Sintai Communication Co., Ltd. für Data Center Interconnect (DCI) entwickelt wurde und eine hohe Integration (opto elektronische Integration) aufweist. große Bandbreite (25,6 Tbits / Fiber), einfache Bereitstellung (keine komplizierte Abstimmung), einfache Bedienung und Wartung (CLI /Web LCT / SNMP/ NETCONF /NMS) Und Sicherheit und Zuverlässigkeit. Es kann den schnell wachsenden Bandbreiten bedarf zwischen DCs decken, einen flexiblen Einsatz von Geräten erreichen, erstellen Sie eine offene optische Netzwerk architektur und führen Sie den DCI-Markt in eine neue Ära der rein optischen Hoch geschwindigkeit verbindung.

Plattform 6.4T 1U PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

Merkmale der 6,4 T 1U DCI/OTN-Plattform

  • Opto elektronisches integriertes, steck bares modulares Design übernehmen; Komponenten unterstützen das Hot-Plug-Fahren, Bereitstellen und Erweitern bei Bedarf.

  • Luft-und Rückluft kühlung design,1 1 FRU-Lüfter einheiten verfügbar, automatische Geschwindigkeit anpassung unterstützt.

  • 19 " / 800mm Tiefen schrank kann installiert werden, geeignet für Rechen zentrums räume und kann mit IT-Geräten in gemeinsamen Schränken eingesetzt werden.

  • Übertragungs kapazität bis zu 25,6 Tbit/s @ Ultra-breites C-Band 400G * 80λ/800G * 40λ, bis zu 6,4 Tbit/s pro Unter brack.

  • Einzel wellen kapazität bis zu 800G, kontinuierliche Entwicklung in Richtung 1,2 T & 1,6 T.

  • Optische Schicht karte in hohem Maße mit OA, WSS, VOA, OSC, OTDR, OCM, OLP usw. integriert, um die interne Glasfaser konnektivität zu vereinfachen.

  • Unterstützt 10GE, 25GE, 40GE,100GE, 100GE FlexE (Unware), 400GE, STM-64, 10GE WAN, FC800, FC1600, FC3200, OTU2, OTU2e, OTU4 und andere Service-Zugang.

  • Unterstützt 9-Grad-ROADM-Networking und FlexGrid.

  • Unterstützt umfassende Leistungs überwachung und Qualitäts sichtbarkeit bei den Service-, OTN-und optischen Schichten.

  • Bietet mehrere mehr schicht ige Schutz lösungen auf Netzwerke bene und auf Geräte ebene. Schutz umkehr verzögerung <50ms, um sicher zustellen, überlegene Schutz leistung.

  • Unterstützt NETCONF/YANG Standard offene Schnitts telle und GUI-Management-Plattform basierend auf B/S-Architektur, CLI, Web LCT, SNMP.



Spezifikationen der 6,4 T 1U DCI/OTN-Plattform

Parameter

Beschreibung

Fahrgestelle

Abmessungen (H x W x D)

1U: 44mm (H)× 444mm (W)× 490mm (D)

Maximale Kapazität

6,4 Tbit/s

Anzahl der Service-Kartens lots

4

Anwendbare Schränke

19 ''Kabinett 800mm oder tiefer

Leitungs seitiger Anschluss

Rate

  • 100G (PDM_QPSK) programmier bar

  • 200G (PDM_QPSK) programmier bar

  • 200G (PDM _ 8QAM) programmier bar

  • 200G (PDM _ 16QAM) programmier bar

  • 300G (PDM _ 8QAM) programmier bar

  • 400G (PDM _ 16QAM) programmier bar

  • 800G(PDM _ 16QAM)

Optisches Modul

Steck bares QSFP28 / QSFP-DD / CFP2/OSFP, Wellenlänge einstellbar

Client-seitiger Anschluss

Service typ

10GE, 25GE, 40GE, 100GE, 100GE Flexe (Unware) , 400GE, STM-64, 10GE _ WAN, FC800, FC1600, FC3200, OTU2, OTU2e, OTU4

Optisches Modul

Steck bares SFP / SFP28 / QSFP28 / QSFP-DD

Optisches Energie management

ALS, AGC

Max. Anzahl der Wellenlängen

Fixed Raster: 120 Wellenlängen @ 50 GHz

Kanal abstand

Festes Gitter: 50 GHz / 75 GHz / 100 GHz / 150 GHz

Flexibles Gitter: 6,25 GHz Scheibe

Zentraler Frequenz bereich

190,7 THz ~ 196,65 THz

Zentraler Wellenlängen bereich

1524,5 nm ~ 1572,06 nm

Schutz funktion

  • Optischer Leitungs schutz (OLP)

  • Optischer Multiplex-Segments chutz (OMSP)

  • Optischer Kanals chutz (OCHP)

  • Line-Side-Port 1 1 Schutz (nur P422 Muxponder-Unterstützung)

Netzwerk management

  • Unterstützung Hot Swap der Haupt steuer platine (SCU)

  • Unterstützung CLI, Web LCT, SNMP, NETCONF, GUI-Management-Plattform basierend auf B/S-Architektur

  • Unterstützung DCN-Kommunikation basierend auf OSC

Strom versorgung

Backup

Standard CRPS Netzteil 1 1 Backup

AC

  • Nennspannung bereich: 100 V AC ~ 130 V AC (50/60Hz) oder 200 V AC ~ 240 V AC (50/60Hz)

  • Max. Spannungs bereich: 90 V AC ~ 264 V AC (45Hz ~ 65Hz)

HGÜ

  • Nennspannung bereich: 2-40 V HGÜ

  • Max. Spannungs bereich: 192 V HGÜ ~ 288 V HGÜ

    • DC

    • Nennspannung bereich: -48 V DC/-60 V DC

    • Max. Spannungs bereich: -40 V DC ~-72 V DC

    Wärme ableitung

    • Vordere Einlass luft und hintere Auslass luft

    • 1 + 1 Fan-Einheit Backup

    Typischer Strom verbrauch

    <550W (elektrische Schicht volle Übereinstimmung)

    Umwelt

    Betriebs temperatur

    Kurzfristig: -5 ° C ~ + 45 ° C; Langfristig: 0 ° C ~ 40 ° C

    Lagerte mperatur

    -40 ° c ~ + 70

    Luft feuchtigkeit

    5% ~ 95% (keine Kondensation)
