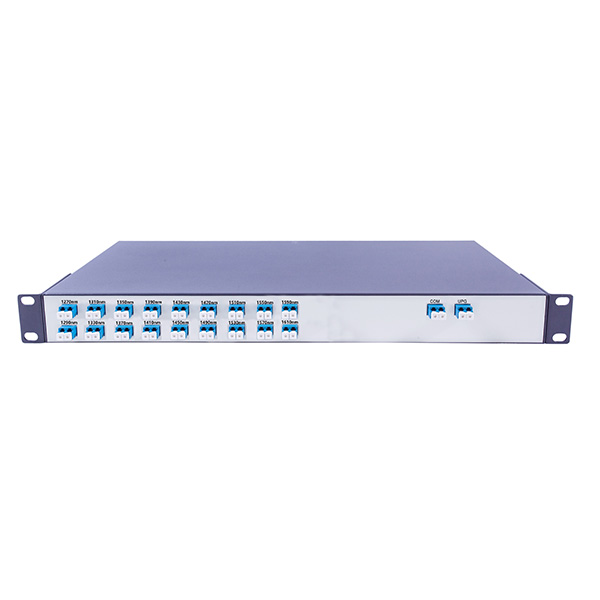

18CH CWDM Mux Demux

18CH CWDM Mux Demux

  • 18CH CWDM Mux Demux

Der von Guangzhou Sintai Communications Co., Ltd. eingeführte CWDM-Multiplexer/Demultiplexer wurde für wirtschaft liche und effiziente CWDM-Netzwerk anwendungen mit mehreren Wellenlängen entwickelt.CWDMMux demux basiert auf der Dünnschicht filter technologie (TFF) und arbeitet auf ITU-Gittern mit einem Kanal abstand von 20nm.


Die CWDM-Wellenlänge reicht von 1270 bis 1610 nm und unterstützt höchstens 18 Kanäle des optischen Signal multiplexing/Demultiplexing. Es hat eine Reihe von Vorteilen, wie z. B. Multi-Art von Verpackungs strukturen, geringe Einfügung dämpfung, hohe Kanal isolation und so weiter.

18CH CWDM Mux Demux PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

18CH CWDM Mux Demux Feature

  • Geringe Einfügung dämpfung (IL)

  • Hohe Kanal isolation

  • Hohe Stabilität und Zuverlässigkeit

  • Stellen Sie 1 bis 18 Kanäle mit einem kompakten Design zur Verfügung

  • Enthalten Sie sich an ITU-T G.694.2

  • Entschließen Sie sich dem Telcordia-GR-1209-CORE-2001 standard

  • Entschließen Sie sich dem Telcordia-GR-1221-CORE-1999 standard

  • RoHS-6 entsprechen (kein Blei)

  • Anwendungs bereich

  • CWDM-System

  • CATV-System


18CH CWDM Mux Demux Anwendungen

  • Maximiert Glasfaser in Local-Anwendungen

  • Überlagert CWDM mit vorhandenen 1310 nm Übertragungs systemen

  • Bietet bidirektion ale Übertragung auf einer einzigen Faser

  • Unterstützt lineare (Bus) Add/Drop-Architekturen

  • Unterstützt Hub-and-Spoke-Ring-Architekturen


18CH CWDM Mux Demux Compliance

  • ITU-T G.694.2 und G.695

  • GR-1221 Ausgabe 3 und 1209

  • RoHS konform 6/6


18CH CWDM Mux Demux Spezifikation

Artikel

CWDM MUX/DEMUX

Kanal nummer

1

2

4

8

16

18

Betriebs wellenlänge (nm)

1260 ~ 1620

Wellenlänge im Zentrum (nm)

ITU-T gitter

Kanal abstand (nm)

20

Kanal einfügung dämpfung (dB)

≤ 0,8

≤ 1.2

≤ 1.8

≤ 2.6

≤ 4.5

≤ 5.0

Kanal bandbreite (dB)

ITU ± 6.5

Flachheit (dB)

≤ 0,5

Benachbarte Kanal isolierung (dB)

≥ 30

Nicht benachbarte Kanal isolation (dB)

≥ 40

Rückfluss verlust (dB)

≥ 50

Richtwirkung (dB)

≥ 55

Polarisation abhängiger Verlust (dB)

≤ 0,2

Polarisation modus Dispersion (ps)

≤ 0,2

Strom versorgung (dB)

≤ 500

Betriebs temperatur (°C)

0 ~ 70

Lagerte mperatur (°C)

-40 ~ 85

Paket typ

Stahlrohr, ABS-Box, LGX-Standard-Box, 1U Standard-19-Zoll-Rack
