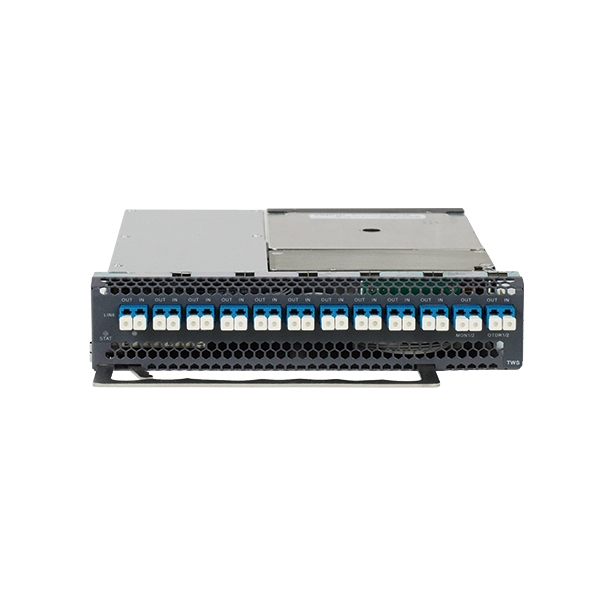

Die von Sintai Communication gestartete 9-Grad-ROADM-Karte (WSS) unterstützt die Integration der Schlüssel funktionen WSS, BA, PA und OSC in eine Karte. verfügt über integrierte Dual-1x9 WSS-Komponenten und 9 Ports für Wellenlängen multiplex und Demultiplexing. Es unterstützt ein DWDM-Netzwerk mit 96 Kanälen (50GHz Wellenlängen intervall) im Frequenz bereich von 191,35 THz ~ 196,10 THz im C-Band. Es unterstützt auch die flexible Gitter funktion, realisiert die flexible Anpassung der Kanal bandbreite und verbessert die Spektrum auslastung des gesamten Netzwerks.


ROADM PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

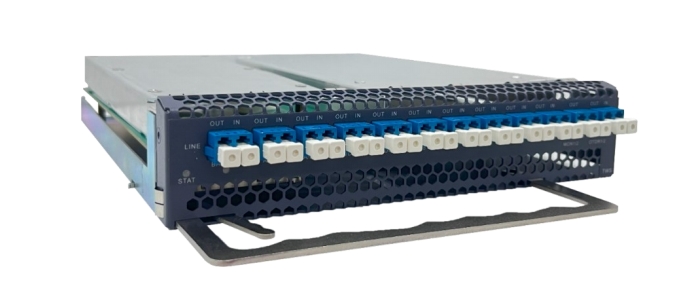

Produkt ansicht

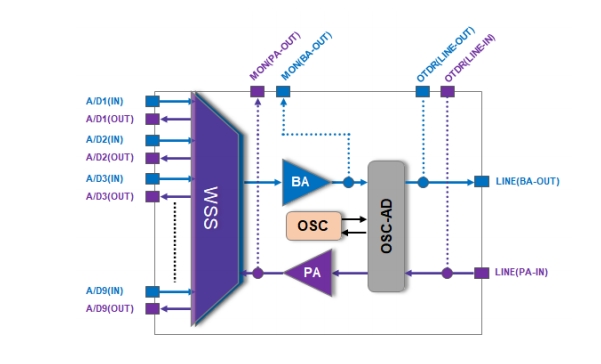

Funktions struktur


Anwendungs fall

  • Geeignet für dynamische Add/Drop und Durchgang der optischen Wellenlänge in der OADM-Station

  • Geeignet für den dynamischen Durchgang und die Planung von mehr dimensionalen optischen Wellenlängen in der ROADM-Station


Produkts pezifi kation

Parameter

Beschreibung

Bemerkung

Betriebs wellenlängen bereich

Herkömmlich: 1529nm ~ 1561nm für 40 Wellen (100GHz) oder 80 Wellen (50GHz) DWDM-Systeme

Erweitert: 1528nm ~ 1568nm für 48 Wellen (100GHz) oder 96 Wellen (50GHz) DWDM-System


Art des EDFA

20 G17

20 G25

20 G30

Parameter können angepasst werden

Minimale optische Eingangs leistung

-26dBm

-34dBm

-39dBm

Gesättigte optische Leistung

20dBm

20dBm

20dBm

Bewerteter Gewinn

17dB (± 3 einstellbar)

25dB (± 3 einstellbar)

30dB (± 3 einstellbar)

Flachheit gewinnen

≤ 1,5 dB


Lärm koeffizient

≤ 5,5 dB


Doppelte Verstärkung

Unterstützung eingebautes Doppel pumpen für Sekundär signal verstärkung

Optionale Konfiguration

Expertise

Unterstützung verstärkung schloss, verstellbare, transiente Steuerungs technologie, automatische Abschaltung der optischen Ausgangs leistung


Netzwerk management

Unterstützung der Echtzeit überwachung des EDFA-Betriebs status, einschl ießlich: optische Leistung, Pumpen, Temperatur usw.


Anzahl der besetzten Slots

Unterstützung aller OTNS8600 Serie Chassis, belegt 1 Slot


Optische Schnitts telle

LC/UPC


Maximaler Strom verbrauch

15W
