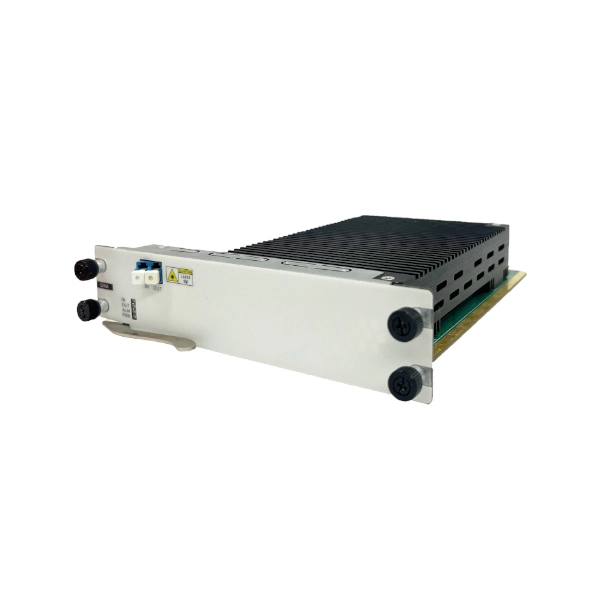

Raman-Verstärker karte

Name: Raman-Verstärker karte
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Die von Guangzhou Sintai Communication Co., Ltd. eingeführte DRA-Raman-Verstärker karte (Distributed Raman-Verstärker) nutzt den Raman-Streu effekt in der Quarz faser, um das optische Signal zu verstärken. Annahme von 14xxnm Wellenlängen laser als Raman-Pumpen, es liefert Gewinn an C-Band-Signal licht, dies kann die Dämpfung des optischen Signals bei der Faser-Fern übertragung effektiv kompensieren, um das Leistungs budget der optischen Verbindung zu verlängern und das OSNR erheblich zu verbessern, das für optische Fern übertragungs systeme geeignet ist.

PDF herunter laden Kontaktieren Sie uns

Produkte

Blog

Die 13. China (Western) Electronic Information Expo
Jul 17, 2025
Sintai Team Building 2025 Conghua
Jul 04, 2025

Raman-Verstärker-Karten-Funktions diagramm

Raman-Verstärker karte Technische Spezifikationen

Modell	PRE-DRA
Parameter	Minimum	Normalwert	Maximal	Einheit	Bemerkung
Arbeits wellenlänge	1528		1565	Nm
Optische Eingangs leistung	-36		-10	DBm
Effektiver Gewinn	12	14	15	DB	@ G.652 Glasfaser> 40km, Dämpfung koeffizient 0,20 dB/km
Flachheit gewinnen			2.2	DB	@ Gain = 14
Pumpen wellenlänge		1423 ~ 1465		Nm
Gesamt leistung der Pumpen leistung	700			Mw	@ Jede Pumpe kann auf 500mw eingestellt werden, 2 Pumpen insgesamt
Geräusch figur			0	DB
Optische Eingangs schwelle	-38			DBm	Kon figur ierbar
Anzahl der besetzten Slots	Unterstützung aller OTNS8600 Serie Chassis, belegt 2 Slots

Modell	BOOST-DRA
Parameter	Minimum	Normalwert	Maximal	Einheit	Bemerkung
Arbeits wellenlänge	1528		1565	Nm
Optische Eingangs leistung	0		14	DBm
Effektiver Gewinn		10		DB	@ G.652 optischFaser> 40km Dämpfung koeffizient 0,20 dB/km
@ Optischer Eingangs leistung = 14dBm
Gewinnen Sie an Fett			2.2	DB	@ Gain = 14
Pumpen wellenlänge		1423 ~ 1465		Nm
Gesamt leistung der Pumpen leistung	700			Mw	@ Jede Pumpe kann auf 500mw eingestellt werden
					Insgesamt 2 Pumpen
Geräusch figur			0	DB
Optische Eingangs schwelle	0			DBm	Kon figur ierbar
Anzahl der besetzten Slots	Unterstützung aller OTNS8600 Serie Chassis, belegt 2 Slots
