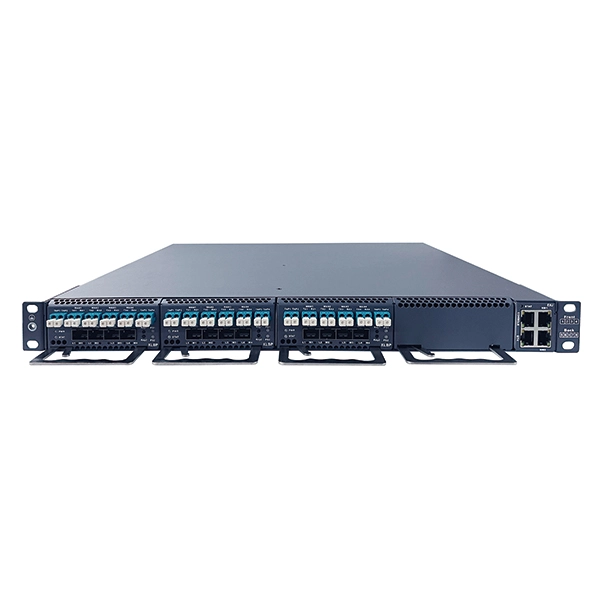

10G Bypass-Schutz gerät

Service-Slot

4 Steckplätze, Unterstützung 10G Bypass-Schutz platinen und 10G Bypass-Verstärker platinen gemischt Plug and Play

10G Bypass-Schutz platine

Anzahl der Link-Zugriffe

Die Single Board unterstützt den Zugriff auf 2 externe bidirektion ale Verbindung Bypass Protection

WAN-Schnitts telle

4 Paare von LC-Schnitts tellen (alle 2 Paare greifen auf 1 externe bidirektion ale Verbindung zu)

TAP-Schnitts telle

2 Paare von LC-Schnitts tellen (jedes Paar Ausgang 1 externe bidirektion ale Verbindung Spiegelung optisches Signal)

LAN-Schnitts telle

4 optische SFP-Schnitts tellen (1 Paar lokale bidirektion ale Verbindungen pro 2 Strings)

Verbindungs schutz modus

K0: Harter Passthrough-Modus, d. H. Physischer Link-Durchgang der WAN-Schnitts telle durch ein physikalisches Schalt gerät;

K1: Der weiche Weiter leitungs-und Spiegelung modus, d. H. Durch den Steuer chip, ist die WAN-Schnitts telle zwischen den Paketen, die der Weiter leitung entsprechen, um eine direkte Durchfahrt zu erreichen

K2: Soft Forwarding und Verkettungen, d. H. Pakete werden über den Steuer chip zwischen WAN-und LAN-Schnitts telle verkettet und weiter geleitet.

Cutoff-Zeit

K0-Modus <-> K1/K2-Modus:<5ms

K1-Modus <-> K2-Modus: kein Paket verlust bei externem Link

Externer Link-Einfügung verlust

K0:<3,7 dB

K1:<9,5 dB am Eingang, <1dB am Ausgang

K2:<9,5 dB am Eingang, <1dB am Ausgang

TAP-Schnitts telle: <9,5 dB

Betriebs wellenlänge

Single mode 1310nm (maßge schneiderte Multi mode verfügbar)

Betriebs geschwindigkeit

10G, 1,25G

Optische Eingangs leistung

WAN-Schnitts telle: -7 ~ 4dBm

LAN-Schnitts telle:-14,4 ~ -1dBm

10G Bypass-Verstärker platine

Anzahl der Link-Zugriffe

Die Single Board unterstützt den Zugriff auf 2 externe bidirektion ale Verbindung Bypass optische Verstärkung.

WAN-Schnitts telle

4 Paare von LC-Schnitts tellen (alle 2 Paare greifen auf 1 externe bidirektion ale Verbindung zu)

LAN-Schnitts telle

4 Paare von LC-Schnitts tellen (1 lokales bidirektion ales Verbindungs paar in Reihe mit jeweils 2 Paaren)

Verbindungs schutz modus

K0: Harter Passthrough-Modus

K2: Serien modus

Cutoff-Zeit

K0-Modus <-> K2-Modus:<5ms

Betriebs wellenlänge

Single mode 1310nm (maßge schneiderte Multi mode verfügbar)

Betriebs geschwindigkeit

10G, 1,25G

Optische Eingangs leistung

WAN-Schnitts telle:-14,4 ~ -1dBm

LAN-Schnitts telle: -7 ~ 1dBm

Optische Leistung mit verstärkter Ausgangs leistung

> -3dBm

Management-Schnitts telle

• 2x10/100/1000M adaptive RJ45 Netzwerk ports

• 1 RJ45 Typ KONSOLE Hafen

• Hot-Swap-fähige Haupt steuer platine

Führungsstil

• CLI-Kommando zeile

• SNMP

• Offene API-Schnitts telle

Strom versorgungs methode

• AC: 90 ~ 260 V, DC: -36 ~ -72 V, Hochspannung DC optional

• Standard-CPRS-Netzteil 1 + 1 heißes Backup

Wärme ableitung methode

• Vorwärts luftstrom, hinterer Luftstrom

• 1 + 1 Lüftereinheit-Backup, Hot-Swap-fähig

Betriebs temperatur bereich

0 ° c ~ 50 ° c

Betriebs feuchtigkeit bereich

5% ~ 85% nicht kondensierend

Lagerte mperatur

-40 ° c ~ 85

Ausrüstung größe

1U: 44mm (H) x 444mm (W) x 490mm (D)

Installation

19-Zoll-Schrank mit 800mm Tiefe oder mehr

Gewicht

12kg

Strom verbrauch

<300W
