Das von Sintai Communication eingeführte 48-Kanal-Passiv-MuxDemux-Rack (MUX48) wird haupt sächlich im DWDM-Wellenlängen teilung system verwendet, um die Multiplexing-oder Demultiplexing-Funktion von 48 optischen Wellenlängen im C-Band-Bereich zu vervollständigen. Es kann verschiedene optische Wellenlängen zu einer optischen Faser multiplexen oder mehrere optische Kanäle trennen, die in derselben optischen Faser nach Wellenlänge gemultiplext sind. Basierend auf der Wellenleiter gitter technologie auf Silizium substrat wird ein einzigartiges hitze freies Verpackungs design verwendet, das eine genaue Kanal kopplung, einen geringen Einfügung verlust, eine hohe Kanal isolierung und eine hohe Stabilität erreichen kann. Es ist für 48 Wellen DWDM-System mit hoher Kapazität geeignet.


48CH integrierter MuxDemux PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

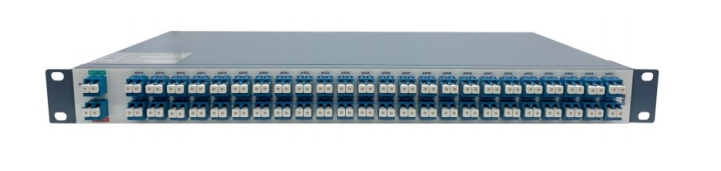

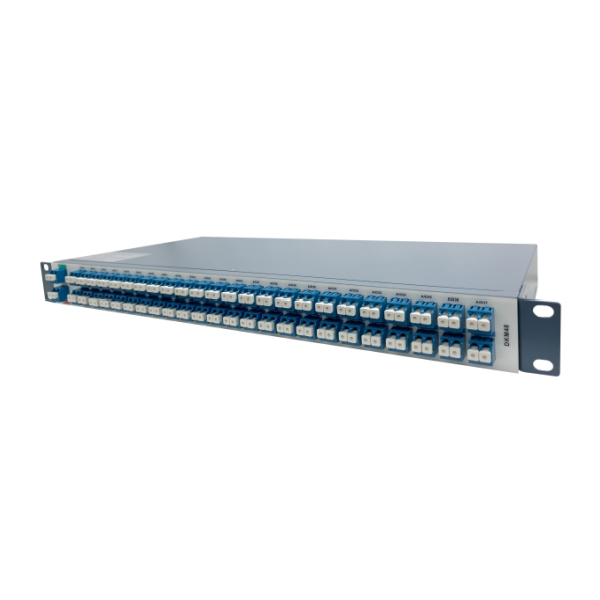

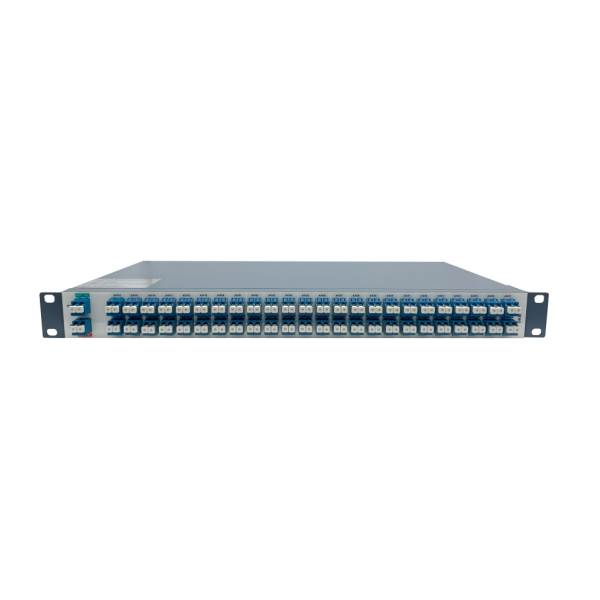

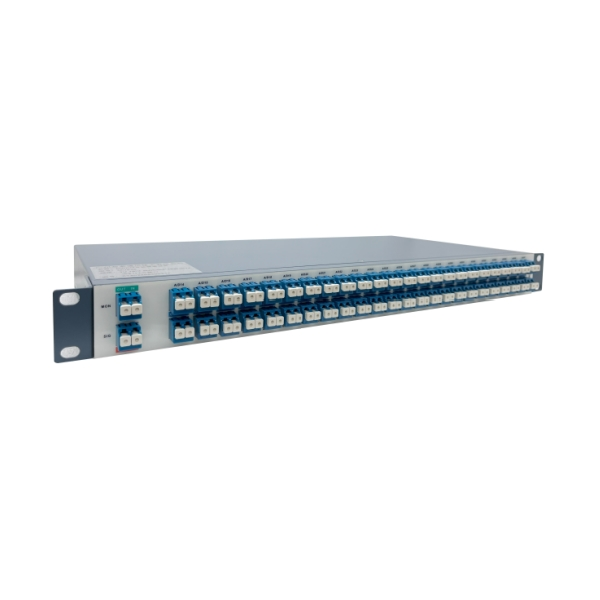

Produkt ansicht

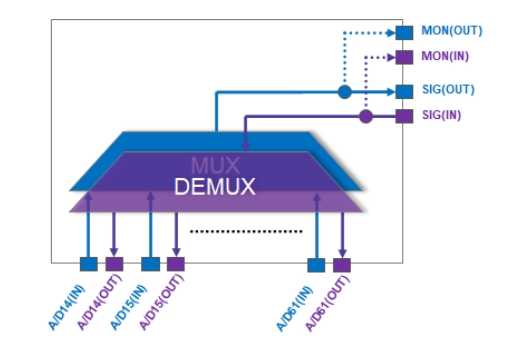

Funktions struktur


Anwendungs fall

  • Geeignet zum Multiplexen und Demultiplexen von 48 Kanälen von optischen DWDM-Signalen im C-Band



Produkts pezifi kation

48CH Passives MuxDemux-Rack (MUX48)

Funktion

Unterstützung des Multiplexens und Demultiplexens von 48 optischen DWDM-Signalen im C-Band

Größe (HxWxD)

1U: 44mm (Höhe) × 442mm (Breite) × 220mm (Tiefe)

Spektral typ

Flach-Top-Typ

ITU Durchlass band frequenz

± 12,5 GHz

Kanal abstand

0,8 nm (100GHz)

Kanal nummer

48

Wellenlängen genauigkeit

≤ 0,04 nm

Kanal einfügung dämpfung

≤ 5,5 dB

Einfügung verlust Einheitlichkeit

≤ 1,5 dB

1dB Bandbreite

≥ 0,38 nm

3dB Bandbreite

≥ 0,56 nm

20dB Bandbreite

≤ 1,2 nm

Isolation benachbarter Kanäle

≥ 25dB

Isolation nicht benachbarter Kanäle

≥ 30dB

Übersprechen insgesamt

≥ 22dB

Rendite verlust

≥ 40dB

Polarisation abhängiger Verlust

≤ 0,5 dB

Polarisations-Modus-Dispersion

≤ 0,5 ps

Dispersion

± 20ps

Arbeits temperatur

-5 ~ + 65 °C

Lagerte mperatur

-40 ~ + 85 °C

MON-Port-Aufteilung verhältnis

21dB (Aufteilung verhältnis 1%)

Management

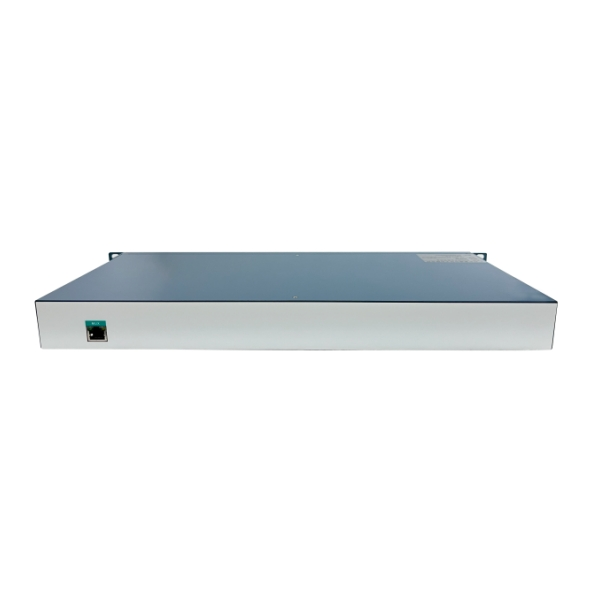

Stellen Sie RJ-45 Management-Schnitts telle zur Verfügung, um mit der hinteren Schnitts telle karte OTNS8600-DCI8 Ausrüstung zu verbinden, lesen Sie die SN/Modell/PN und andere Informationen der Ausrüstung über das Netzwerk-Management-System, und melden Sie gleichzeitig den Ein/Aus-Status mit dummen Ressourcen verwaltungs fähigkeiten
