96CH integriertes MuxDemux

96CH integriertes MuxDemux

  • 55
  • 111
  • 600
  • 111
  • 55
  • 111
  • 600
  • 111

Das von Sintai Communication eingeführte passive 96-Kanal-MuxDemux-Rack (MUX96) wird haupt sächlich im DWDM-Wellenlängen teilung system verwendet, um die Multiplexing-oder Demultiplexing-Funktion von 96 optischen Wellenlängen im C-Band-Bereich zu vervollständigen. Es kann verschiedene optische Wellenlängen zu einer optischen Faser multiplexen oder mehrere optische Kanäle trennen, die in derselben optischen Faser nach Wellenlänge gemultiplext sind. Basierend auf der Wellenleiter gitter technologie auf Silizium substrat wird ein einzigartiges hitze freies Verpackungs design verwendet, das eine genaue Kanal kopplung, einen geringen Einfügung verlust, eine hohe Kanal isolierung und eine hohe Stabilität erreichen kann. Es ist für 96 Wellen DWDM-System mit hoher Kapazität geeignet.


96CH integriertes MuxDemux PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

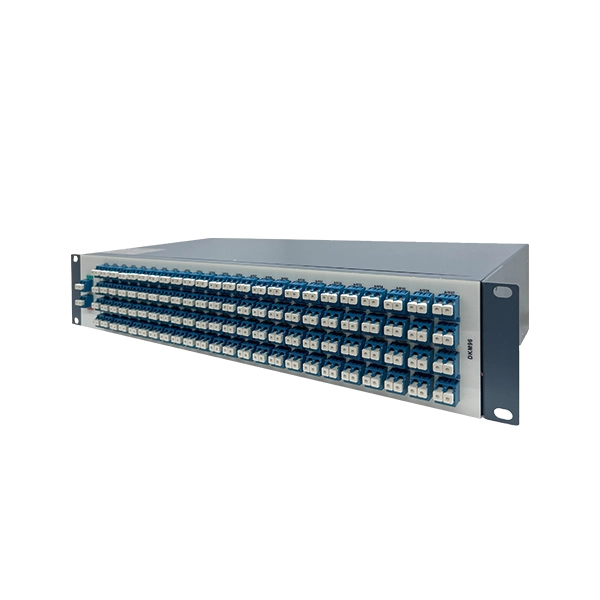

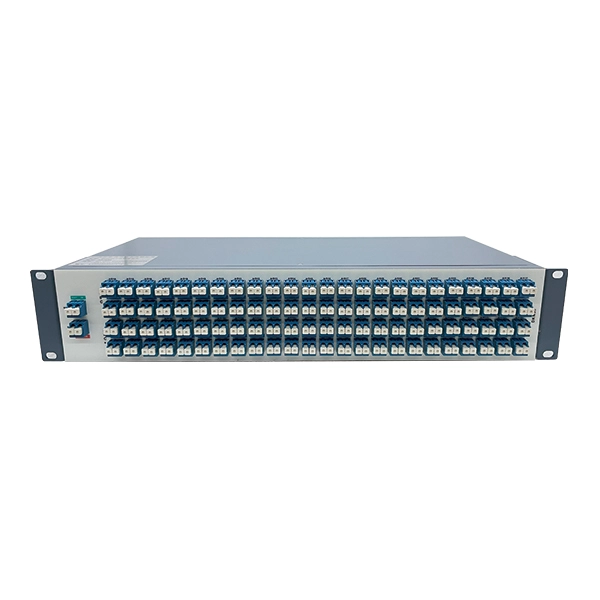

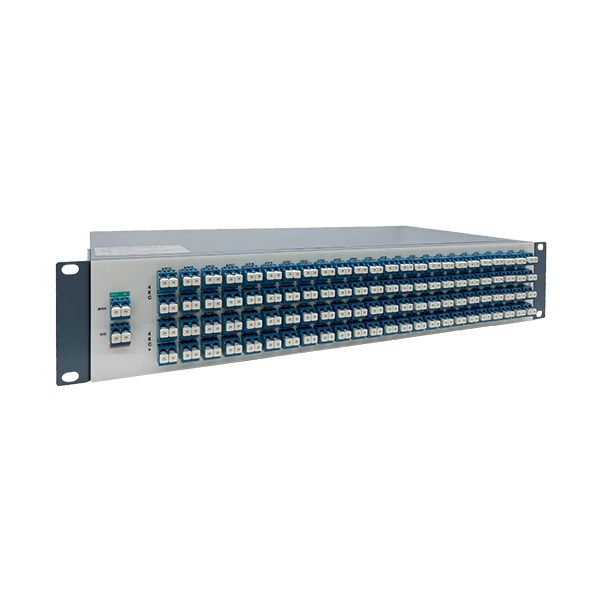

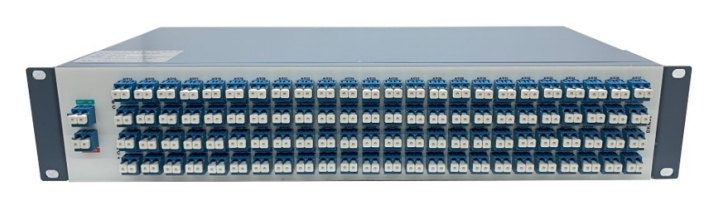

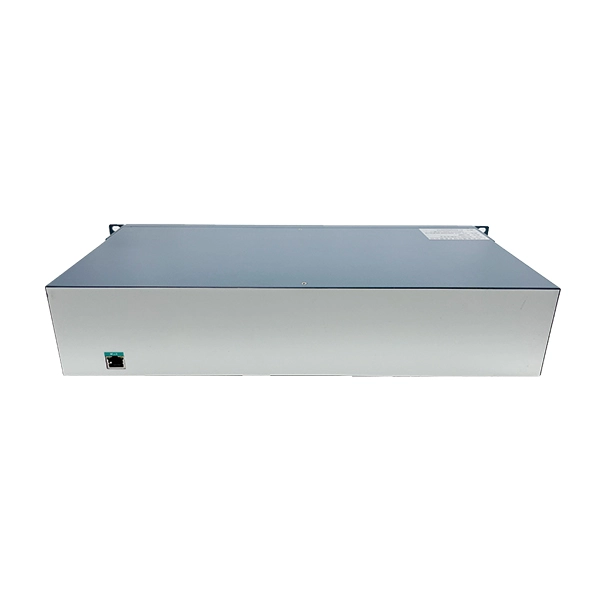

Produkt ansicht


Funktions struktur


Anwendungs fall

  • Geeignet zum Multiplexen und Demultiplexen von 96 Kanälen von optischen DWDM-Signalen im C-Band


Produkts pezifi kation

96CH Passives MuxDemux-Rack (MUX96)

Funktion

Unterstützung des Multiplexens und Demultiplexens von 96 optischen DWDM-Signalen im C-Band

Größe (HxWxD)

2U: 88mm (Höhe) × 442mm (Breite) × 220mm (Tiefe)

Spektral typ

Flach-Top-Typ

ITU Durchlass band frequenz

± 6,25 GHz

Kanal abstand

0,4 nm (50GHz)

Kanal nummer

96

Wellenlängen genauigkeit

≤ 0,04 nm

Kanal einfügung dämpfung

≤ 6,5 dB

Einfügung verlust Einheitlichkeit

≤ 1,5 dB

1dB Bandbreite

≥ 0,18 nm

3dB Bandbreite

≥ 0,28 nm

20dB Bandbreite

≤ 0,7 nm

Isolation benachbarter Kanäle

≥ 25dB

Isolation nicht benachbarter Kanäle

≥ 25dB

Übersprechen insgesamt

≥ 20dB

Rendite verlust

≥ 40dB

Polarisation abhängiger Verlust

≤ 0,5 dB

Polarisations-Modus-Dispersion

≤ 1.0ps

Dispersion

± 35ps

Arbeits temperatur

-5 ~ + 65 °C

Lagerte mperatur

-40 ~ + 85 °C

MON-Port-Aufteilung verhältnis

21dB (Aufteilung verhältnis 1%)

Management

Stellen Sie RJ-45 Management-Schnitts telle zur Verfügung, um mit der hinteren Schnitts telle karte OTNS8600-DCI8 Ausrüstung zu verbinden, lesen Sie die SN/Modell/PN und andere Informationen der Ausrüstung über das Netzwerk-Management-System, und melden Sie gleichzeitig den Ein/Aus-Status mit dummen Ressourcen verwaltungs fähigkeiten
