Plug-in OADM

Plug-in OADM

  • tff 2
  • tff
  • tff 2
  • tff

Die von Sintai Communication eingeführte Dual-Fiber-Fixed-OADM-Karte (Optical Add-Drop-Multiplexer) (TFF) wurde speziell für DWDM-Netzwerk anwendungen mit mehreren Wellenlängen entwickelt. Es kann verschiedene optische Wellenlängen auf eine optische Faser multiplexen oder mehrere optische Kanäle trennen, die auf derselben optischen Faser nach Wellenlänge gemultiplext sind. Basierend auf der Thin-Film-Filter-Technologie (TFF) arbeitet es auf einem ITU-Gitter mit einem Kanal abstand von 100GHz. Der DWDM-Wellenlängen bereich beträgt 1528nm bis 1568nm, und die ITU-Kanal wellenlänge ist optional. Es hat eine Reihe von Vorteilen wie geringe Einfügung dämpfung und hohe Kanal isolation.


Plug-in OADM PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

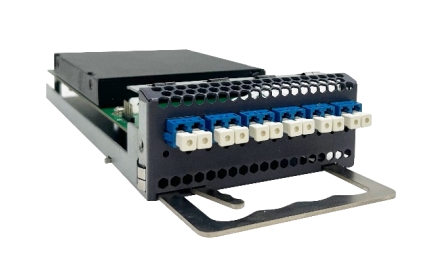

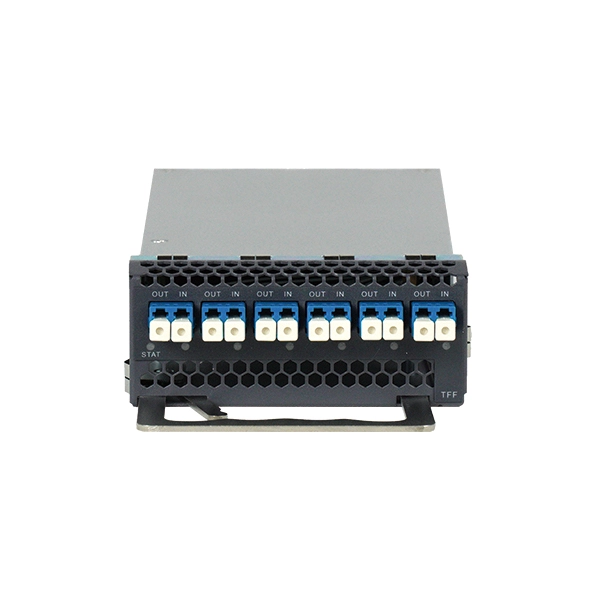

Produkt ansicht

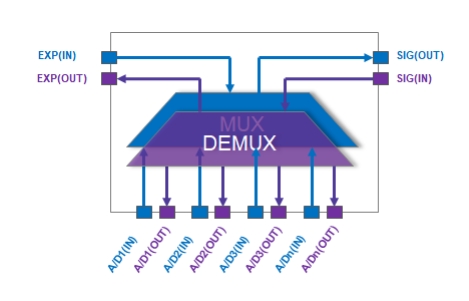

Funktions struktur


Anwendungs fall

  • Es ist auf 4-Kanal DWDM optisches Signal MUX und DEMUX anwendbar


Produkts pezifi kation

MuxDemux-Karte mit zwei Fasern fest

Spezifikationen

4-Kanal

8-Kanal

Funktion

Unterstützung Mux & Deux von 4 DWDM optische Signale

Unterstützung Mux & Deux von 8 DWDM optische Signale

Chanel-Nummer

4λ @ 100 GHz (191,4 THz ~ 196.1THz, Board-Modell als Tabelle 1)

8λ @ 100 GHz (191,4 THz ~ 196.1THz, Board-Modell als Tabelle 2)

Einfügung verlust

≤ 2 dB

≤ 3 dB

3dB spektrale Breite

> 75GHz

> 75GHz

Isolation benachbarter Kanäle

> 25dB

> 25dB

Isolation nicht benachbarter Kanäle

> 35dB

> 35dB

Steckplatz nummer

1 Steckplatz

Strom überwachung

Unterstützung der optischen Leistungs überwachung des Mux-Hafens (SIG)

Kontroll leuchte

Unterstützung optischer Leistungs anzeige leuchte des Mux-Hafens (SIG)

Erweiterte Funktion

Unterstützen Sie erweiterte Kaskaden und verwenden Sie den EXP-Port zum Andocken während des Kaskaden

Modell tisch

Karten modell

Hafen

Mittel frequenz (THz)

TFF5659

A56/D56 ~ A59/D59

195,60 ~ 195,90

TFF5255

A52/D52 ~ A55/D55

195.20 ~ 195.50

TFF4750

A47/D47 ~ A50/D50

194,70 ~ 195,00

TFF4346

A43/D43 ~ A46/D46

194.30 ~ 194,60

TFF3841

A38/D38 ~ A41/D41

193,80 ~ 194,10

TFF3437

A34/D34 ~ A37/D37

193,40 ~ 193,70

TFF2932

A29/D29 ~ A32/D32

192,90 ~ 193,20

TFF2528

A25/D25 ~ A28/D28

192,50 ~ 192,80

TFF2023

A20/D20 ~ A23/D23

192.00 ~ 192.30

TFF1619

A16/D16 ~ A19/D19

191,60 ~ 191,90
