DWDM EDFA-Karte mit VOA

DWDM EDFA-Karte mit VOA

  • DWDM EDFA Card with VOA
  • DWDM EDFA Card with VOA
  • DWDM EDFA Card with VOA
  • DWDM EDFA Card with VOA

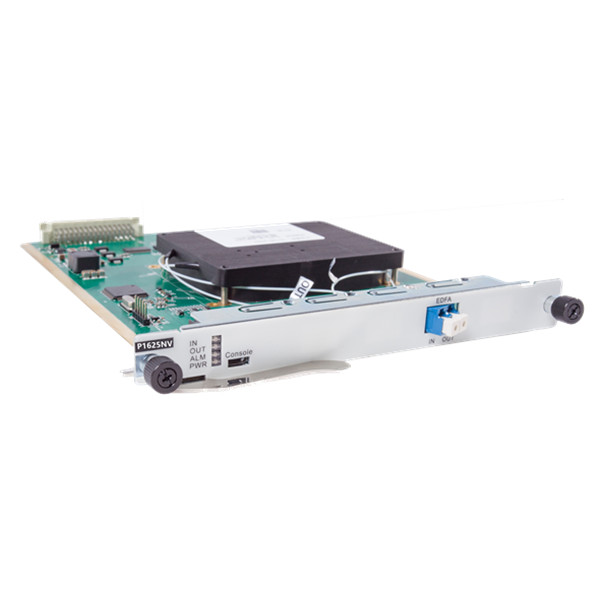

EDFA ist eine Erbium-dotierte Faser verstärkungs platine, die von Sintai Communication Co., Ltd. auf den Markt gebracht wurde.


Seine Haupt funktion besteht darin, die Leistung des Signal lichts in der Übertragungs verbindung zu kompensieren, und es kann die optischen Signale von bis zu 48 Kanälen verstärken (Kanal intervall von 100 GHZ) oder 96 Kanäle (Kanal intervall von 50 GHz) am C-Band gleichzeitig.


Es hat Zeichen von flacher Verstärkung, gesperrter Verstärkung, geringer Rausch zahl usw. und ist eine unverzicht bare wichtige Komponente für DWDM-Systeme, zukünftige Hoch geschwindigkeit systeme. eine rein optische Netzwerk-Fern übertragung.

DWDM EDFA-Karte mit VOA PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

DWDM EDFA-Karte mit VOA-Diagramm

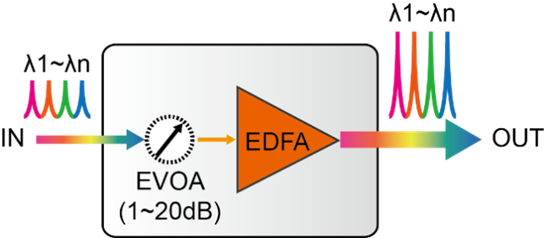

DWDM EDFA-Karte mit VOA-Funktions struktur


DWDM EDFA-Karte mit VOA-Spezifikation

Parameter

Beschreibung

Bemerkung

Betriebs wellenlängen bereich

Herkömmlich: 1529nm ~ 1561nm für 40 Wellen (100GHz) oder 80 Wellen (50GHz) DWDM-Systeme

Erweitert: 1528nm ~ 1568nm für 48 Wellen (100GHz) oder 96 Wellen (50GHz) DWDM-System


Art des EDFA

20 G17

20 G25

20 G30

Parameter können angepasst werden

Minimale optische Eingangs leistung

-26dBm

-34dBm

-39dBm

Gesättigte optische Leistung

20dBm

20dBm

20dBm

Bewerteter Gewinn

17dB (± 3 einstellbar)

25dB (± 3 einstellbar)

30dB (± 3 einstellbar)

Flachheit gewinnen

≤ 1,5 dB


Lärm koeffizient

≤ 5,5 dB


Doppelte Verstärkung

Unterstützung eingebautes Doppel pumpen für Sekundär signal verstärkung

Optionale Konfiguration

Expertise

Unterstützung verstärkung schloss, verstellbare, transiente Steuerungs technologie, automatische Abschaltung der optischen Ausgangs leistung


VOA-Funktionen

Eingebauter VOA, Netzwerk management einstellbarer Dämpfung dynamischer Bereich 0 ~ 20dB

Optionale Konfiguration

Netzwerk management

Unterstützung der Echtzeit überwachung des EDFA-Betriebs status, einschl ießlich: optische Leistung, Pumpen, Temperatur usw.


Anzahl der besetzten Slots

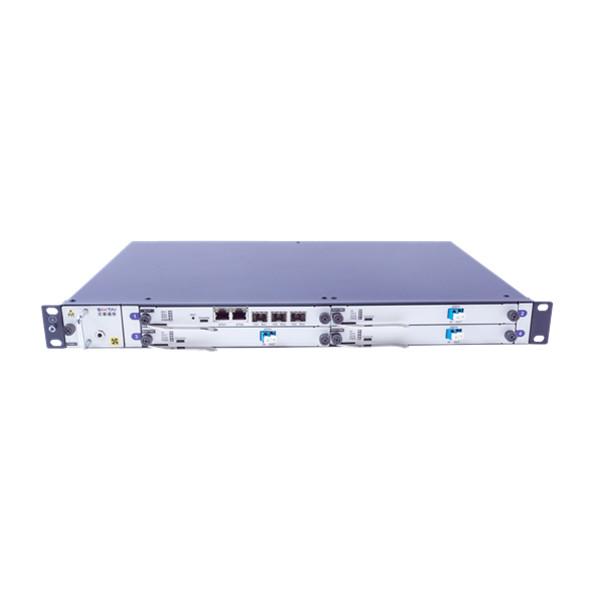

Unterstützung aller OTNS8600 Serie Chassis, belegt 1 Slot


Optische Schnitts telle

LC/UPC


Maximaler Strom verbrauch

15W
