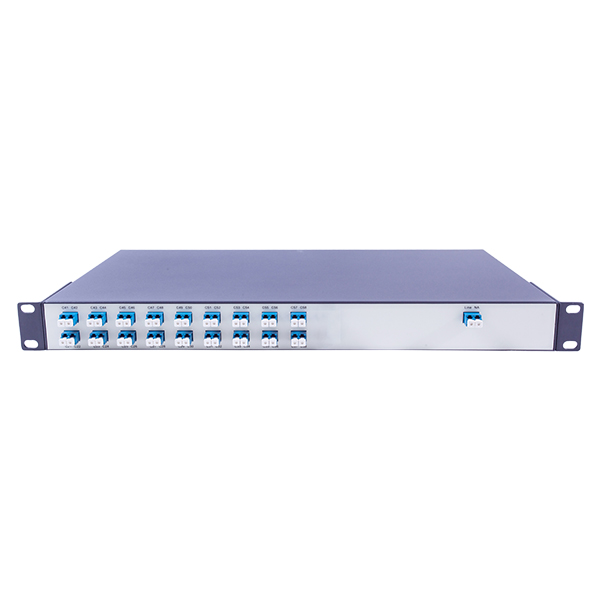

18CH DWDM Mux Demux

18CH DWDM Mux Demux

  • 18CH DWDM Mux Demux

Der von Guangzhou Sintai Communication Co., Ltd. eingeführte DWDM-Multiplexer/Demultiplexer wurde für DWDM-Netzwerk anwendungen mit mehreren Wellenlängen entwickelt. DWDM mux demux arbeitet auf einem ITU-Gitter mit einem Kanal abstand von 100 GHz, basierend auf der Dünnschicht filter technologie (TFF).


Der Wellenlängen bereich von DWDM liegt zwischen 1525nm und 1565 nm mit einer optionalen ITU-Kanal wellenlänge. Es hat eine Reihe von Vorteilen, wie z. B. Multi-Art von Verpackungs strukturen, geringe Einfügung dämpfung, hohe Kanal isolation und so weiter.

18CH DWDM Mux Demux PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

18CH DWDM Mux Demux Merkmale

  • Geringe Einfügung dämpfung (IL)

  • Hohe Kanal isolation

  • Hohe Stabilität und Zuverlässigkeit

  • Breiter Betriebs wellenlängen bereich

  • Stellen Sie 1 bis 32 Kanäle mit einem kompakten Design zur Verfügung

  • Enthalten Sie sich an ITU-T G.694.1

  • Entschließen Sie sich dem Telcordia-GR-1209-CORE-2001 standard

  • Entschließen Sie sich dem Telcordia-GR-1221-CORE-1999 standard

  • RoHS-6 entsprechen (kein Blei)


18CH DWDM Mux Demux Anwendungs bereich

DWDM-System


18CH DWDM Mux Demux Spezifikation

Artikel

DWDM MUX/DEMUX

Kanal nummer

1

2

4

8

16

Betriebs wellenlänge (nm)

1525 ~ 1565

Wellenlänge im Zentrum (nm)

ITU-T gitter

Kanal abstand (nm)

0,8 nm(100GHz)

Kanal einfügung dämpfung (dB)

≤ 0,8

≤ 1.2

≤ 1.8

≤ 2.6

≤ 4.5

Kanal bandbreite (dB)

ITU ± 0,11

Flachheit (dB)

≤ 0,5

Benachbarte Kanal isolierung (dB)

≥ 30

Nicht benachbarte Kanal isolation (dB)

≥ 40

Rückfluss verlust (dB)

≥ 50

Richtwirkung (dB)

≥ 55

Polarisation abhängiger Verlust (dB)

≤ 0,2

Polarisation modus Dispersion (ps)

≤ 0,2

Strom versorgung (dB)

≤ 500

Betriebs temperatur (°C)

0 ~ 70

Lagerte mperatur (°C)

-40 ~ 85

Paket typ

Stahlrohr, ABS-Box, LGX-Standard-Box, 1U Standard-19-Zoll-Rack
