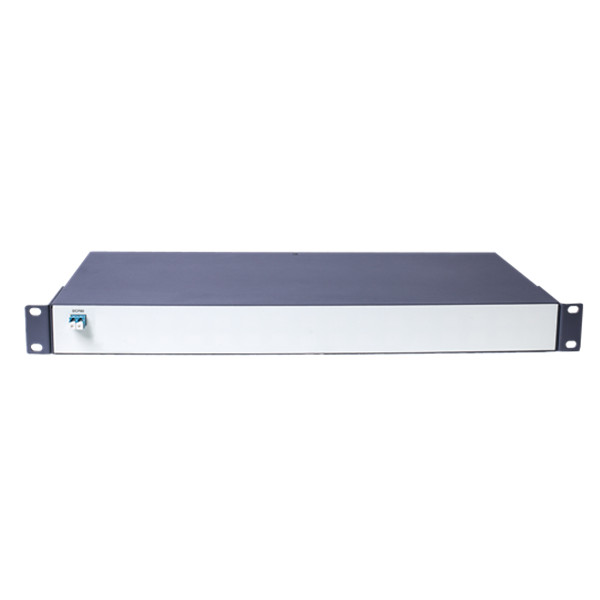

80km Dispersion kompensation faser

80km Dispersion kompensation faser

  • 80km Dispersion Compensation Fiber

Dispersion kompensation module sind für alle Dispersion werte von 10km bis 140km Kompensation distanz für transparente Datenraten zwischen 10 Mbit/s und 40 Gbit/s verfügbar, mit diesem DCF80A für die Dispersion von bis zu 80 km. Sie können sowohl für Ein kanal-als auch für Mehrkanal-DWDM-Glasfaser kommunikation systeme verwendet werden und sind typischer weise mit einem optischen Verstärker verbunden.


Sintai Dispersion Compensation Module (DCF) sind rein passive Module, die auf einer Dispersion steigung kompensation faser in einer 19-Zoll-Einsteck-Rack-Mount-Konfiguration basieren. DieDCM-FaserWird an optischen Kommunikation knoten verwendet, um die Dispersion zu kompensieren, und bietet eine optimierte Rest dispersion für Standard-Single-Mode-Fasern (G.652) im C-Band optischer Übertragungs systeme.

80km Dispersion kompensation faser PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

80km Dispersion kompensation faser Feature

  • Dispersion kompensation längen 80km

  • Rein passives Bauteil, das hohe Zuverlässigkeit unterstützt

  • G.652 Standard-Single-Mode-Glasfaser kompensiert

  • Kompatibel mit optischen C-Band-DWDM-Kanälen

  • Protokoll transparent im Bereich von 10 Mbps bis 40 Gbps

  • Betrieb mit einem Booster-Verstärker oder einem Vorverstärker, um exzellenten Charakter zu erhalten

  • Einzel-Steckplatz 1U 19 "Rack-Halterung Design

  • Niedrige End-to-End-Einfügung dämpfung

  • Betriebs temperatur: -5 °C ~ 55 °C

  • Lagerte mperatur: -40 °C ~ 85 °C

  • CE ROHS konform


80km Dispersion kompensation faser anwendung

  • Bietet Dispersion kompensation für Anwendungen mit erweiterter Reichweite

  • Bietet Vor-und Nach kompensation

  • Bietet eine Ein-oder Mehrkanal-Dispersion kompensation


80km Dispersion kompensation faser spezifikation

Artikel

Perimeter

Gleichwertige G.652 Kompensation länge

20Km

40Km

60Km

80Km

100Km

120Km

1545nm Wellenlängen dispersion (ps/nm)

-340 ± 20

-670 ± 30

-1000 ± 40

-1340 ± 50

-1670 ± 60

-2040 ± 60

1545nm relative Dispersion steigung (nm-1)

0,004 ± 20%

Einfügung verlust (dB)

≤ 3.5

≤ 5.0

≤ 6,8

≤ 8,7

≤ 10,7

≤ 12,9

Polarisation modus Dispersion (ps)

≤ 0,5

≤ 0,8

≤ 1,0

≤ 1.2

≤ 1.3

≤ 1.4

Polarisation abhängiger Verlust (ps)

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

Optische Reflexion (dB)

-27

Maximal zulässige Eingangs leistung (dBm)

+ 23

Arbeits temperatur bereich

-5 °C ~ 70 °C

Lagerte mperatur bereich

-40 °C ~ 85 °C

Umwelt-/Zuverlässigkeit prüfung

Entschließen Sie sich den Telcordia-GR-2854 und GR1221standard

Schnitts telle typ

LC/PC oder angepasst werden

Verpackung

Steck bares Chassis: 1U, (D)220mm ×(W)442mm ×(H)44mm

Rack mount: 1U, (D)220mm ×(W)442mm ×(H)44mm
