Optischer Verstärker

Optischer Verstärker

  • oa
  • oa 2
  • oa
  • oa 2

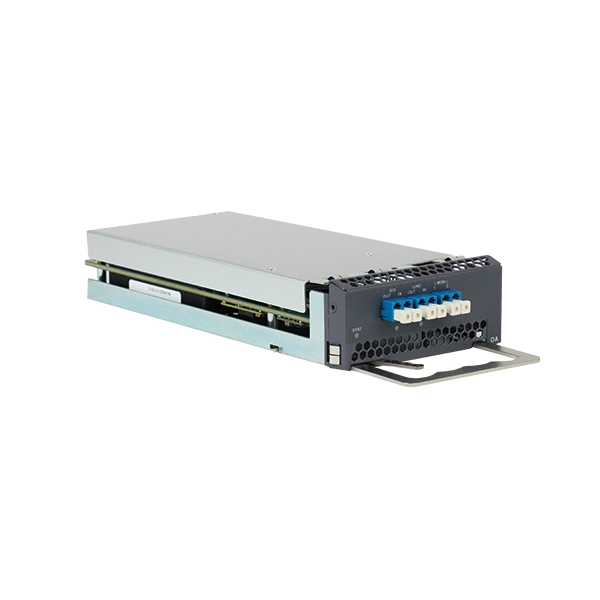

Die Haupt funktion der von Sintai Communication gestarteten OA-Karte (Optical Amplifier) besteht darin, die Leistung des Signal lichts in der Übertragungs verbindung zu kompensieren. es kann die optischen Signale von bis zu 48 Kanälen im C-Band (Kanal abstand von 100GHz) oder 96 Kanälen (Kanal abstand von 50GHz) gleichzeitig verstärken, Und hat die Merkmale der Verstärkung Ebenheit, einstellbare Verstärkung und kleinen Rausch index. In der Zwischenzeit verfügt die Karte über einen integrierten optischen OSC-Überwachungs kanal zur Unterstützung der OSC-basierten DCN-Kommunikation, die ein unverzicht barer Bestandteil des DWDM-Systems und des zukünftigen Hoch geschwindigkeit systems ist. All-optisches Netzwerk Fern übertragung.


Optischer Verstärker PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

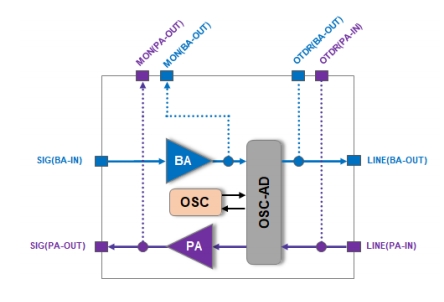

Funktionale Struktur der Ausrüstung




Anwendungs szenarien

  • Geeignet für optische Endstationen (OTM), verwendet als Booster-Verstärker für Multiplex-Signale und Vorverstärker für demultiplex-Signale

  • Geeignet für optische Relais stationen (OLA), um bidirektion ale Übertragungs signale zu verstärken und die Übertragungs distanz zu verlängern


Produkts pezifi kation

Optische Verstärker karte (OA)

Slot-Nummer

1 Steckplatz

EDFA

● Optionale eingebaute 1 * EDFA (BA, PA, LA-Parameter optional)

● Optionale eingebaute 2 * EDFA (BA, PA, LA-Parameter optional)

OSC

● Optional ohne OSC

● Optional eingebauter 1 * OSC

● Optional eingebauter 2 * OSC

● Arbeits wellenlänge: 1510nm

● Arbeits rate: 1,25 Gb/s

VOA

● Optionale eingebaute VOA, die gleiche Nummer wie EDFA

● Standort: EDFA-Front eingang

● Inherente Einfügung dämpfung:<1dB

● Einstell bereich: 0 ~ 15dB

● Power-Down-Zustand ist inhärenter Einfügung verlust

MON-Überwachungs hafen

Standard, optische Leistungs differenz zwischen MON und optischen Hauptkanal 21 ~ 23dB

OTDR-Mess hafen

● Optional, die Anzahl der Ports ist die gleiche wie die Linien schnitts telle

● OTDR-Signal wellenlänge: 1625nm

● OTDR-Kanal verlust:<1dB

EDFA-Parameter


20 G17

20 G25

20 G30

Wellenlängen bereich (nm)

1528 ~ 1568

1528 ~ 1568

1528 ~ 1568

Gewinn bereich (dB)

14 ~ 20

22 ~ 28

27 ~ 33

Optische Gesamt leistung (dBm)

≥ 20

≥ 20

≥ 20

Lärm (dB)

<5.5

<5.5

<5.5

Ebenheit (dB) zu erlangen

<1.5

<1.5

<1.5

Polarisation korrelation verlust (dB)

<0,5

<0,5

<0,5

Optischer Eingangs leistungs erkennungs bereich (dBm)

-23 ~ 8

-31 ~ 0

-36 ~ -5

Optischer Leistungs erfassungs bereich (dBm)

-6 ~ 20

-6 ~ 20

-6 ~ 20

Reflexions koeffizient (dB)

<-30

<-30

<-30

Gewinnen Sie Stabilität (dB)

± 0,5

± 0,5

± 0,5
