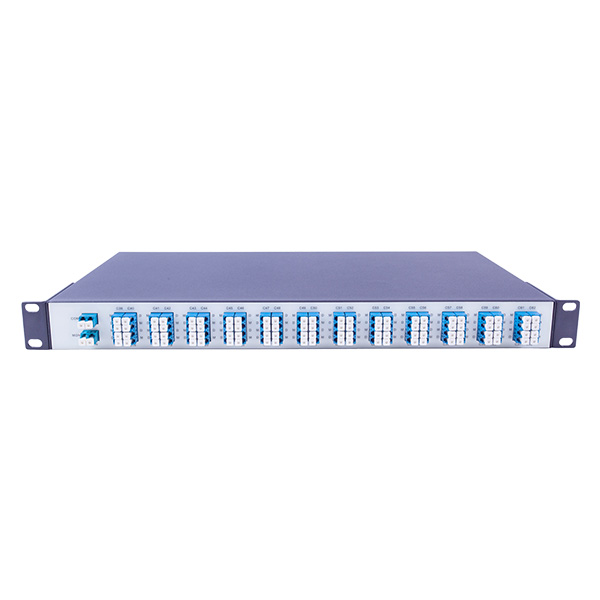

1U Rack Mount 96CH AWG

1U Rack Mount 96CH AWG

  • 1U Rack Mount 96CH AWG

Das 1U Rack mount 96-Kanal-athermige-AWG-Produkt von Sintai kann in einem Standard-19-Zoll-Schrank installiert werden. Es kann bis zu 1*96 Kanal athermal AWG Modul unterstützen.


Zwei Geräte können eine Doppel faser übertragung des Dienstes von 96 unabhängigen Kanälen realisieren, wodurch die Auslastung srate des Faser kerns maximiert werden kann. Bei der Konfiguration mit unseren OTU/OLP/EDFA/DCF-Geräten kann die Übertragungs distanz erheblich verlängert und die Tragfähigkeit erhöht werden. und die Ausrüstung bietet auch Monitor optischer Überwachungs port für die Überwachung der Kanal qualität in Echtzeit.

1U Rack Mount 96CH AWG PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

1U Rack Mount 96CH AWG Feature

  • Geringe Einfügung dämpfung

  • Hohe Kanal isolation

  • Hohe Stabilität und Zuverlässigkeit

  • Niedriger polarisation abhängiger Verlust

  • Unterstützung 96 DWDM-Kanäle


1U Rack Mount 96CH AWG Spezifikation

Parameter

Einheit

Charakter is tisch



Gauß

Flache Oberseite

ITU

GHz

± 6,25

Kanal abstand

Nm

0,4 nm(50GHz)

Kanal nummer


80, 96 oder Kunde spezifiziert

Wellenlängen genauigkeit

Nm

≤ 0,05

Kanal Einfügung verlust

DB

≤ 7,0

≤ 8,0

-1dB Bandbreite

Nm

≤ 0,24

≤ 0,34

-3dB Bandbreite

Nm

≤ 0,3

≤ 0,51

Benachbarte Kanal isolierung

DB

≥ 18

Nicht benachbarte Kanal isolierung

DB

≥ 25

Totale Isolation

DB

≥ 15

≥ 16

Kanal-Ripple

DB

≤ 1.5

Rendite verlust

DB

≥ 45

Richtwirkung

DB

≥ 50

PDL

DB

≤ 0,5

PMD

Ps

≤ 0,5

Strom versorgung

MW

≤ 300

Betriebs temperatur

°C

-10 ~ 70

Lagerte mperatur

°C

-40 ~ 85

Faser typ

-

Corning SMF-28e Ultra

Packung größe

Mm

Standard 1U 19 ", 44(H)x442(W)x220(D)
