Athermisches AWG-Modul

Athermisches AWG-Modul

  • Athermal AWG Module
  • Athermal AWG Module
  • Athermal AWG Module
  • Athermal AWG Module

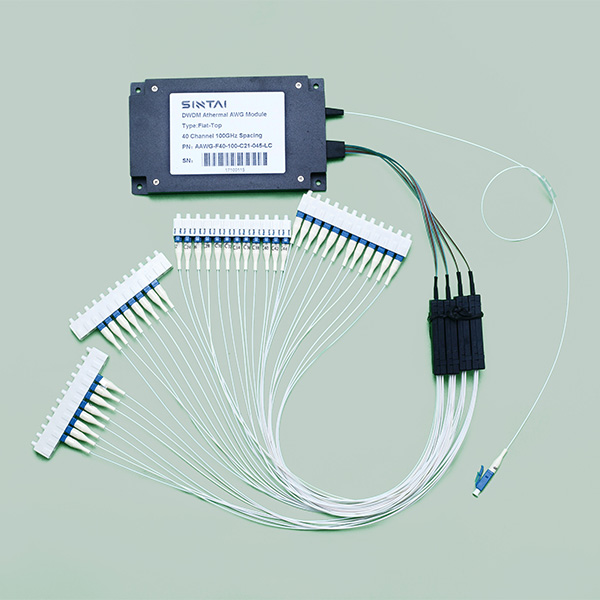

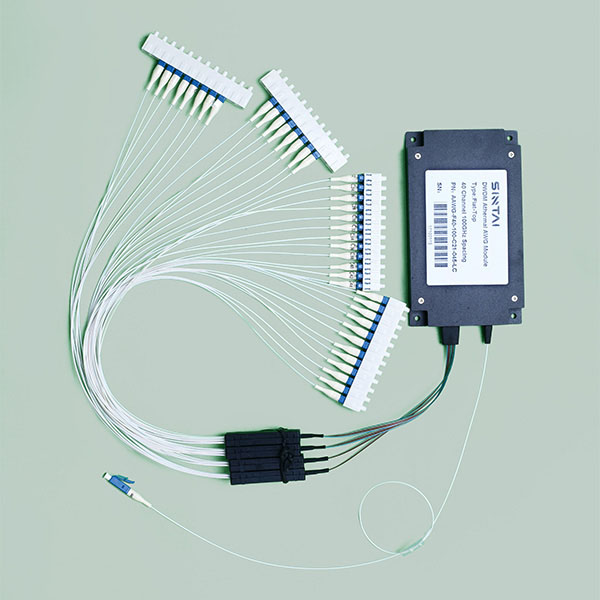

Das athermische Array Wellenleiter gitter modul (AWG) von Sintai basiert auf der Wellenleiter gitter technologie auf den Silizium substraten und übernimmt das einzigartige Design der thermisch freien Verpackung. Dies ist eine vollständig passive DWDM-Lösung ohne Strom versorgung, Software oder Temperatur regelung.


Eine genaue Kanal kopplung, ein geringer Einfügung verlust, eine hohe Kanal isolation und eine hohe Stabilität können erreicht werden. Jedes Modul verfügt über Multiplexing-und De-Multiplexing-Funktionen und ist eines der wichtigsten Geräte im DWDM-System.

Athermisches AWG-Modul PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

Athermisches AWG-Modul-Feature

  • Geringe Einfügung dämpfung

  • Hohe Kanal isolation

  • Hohe Stabilität und Zuverlässigkeit

  • Niedriger polarisation abhängiger Verlust

  • Mehrkanal-Nummer


Spezifikation des Athermen-AWG-Moduls

Parameter

Einheit

Charakter is tisch



Gauß

Flache Oberseite

ITU

GHz

± 12,5

Kanal abstand

Nm

0,8 nm(100GHz)

Kanal nummer


40, 48or Kunden spezifiziert

Wellenlängen genauigkeit

Nm

≤ 0,05

Kanal Einfügung verlust

DB

≤ 5.0

≤ 5.5

-1dB Bandbreite

Nm

≤ 0,2

≤ 0,34

-3dB Bandbreite

Nm

≤ 0.4

≤ 0,51

Benachbarte Kanal isolierung

DB

≥ 25

Nicht benachbarte Kanal isolierung

DB

≥ 30

Totale Isolation

DB

≥ 22

≥ 23

Kanal-Ripple

DB

≤ 1.5

Rendite verlust

DB

≥ 45

Richtwirkung

DB

≥ 50

PDL

DB

≤ 0,5

PMD

Ps

≤ 0,5

Strom versorgung

MW

≤ 300

Betriebs temperatur

°C

-10 ~ 70

Lagerte mperatur

°C

-40 ~ 85

Faser typ

-

Corning SMF-28e Ultra

Packung größe

Mm

120x70x12
