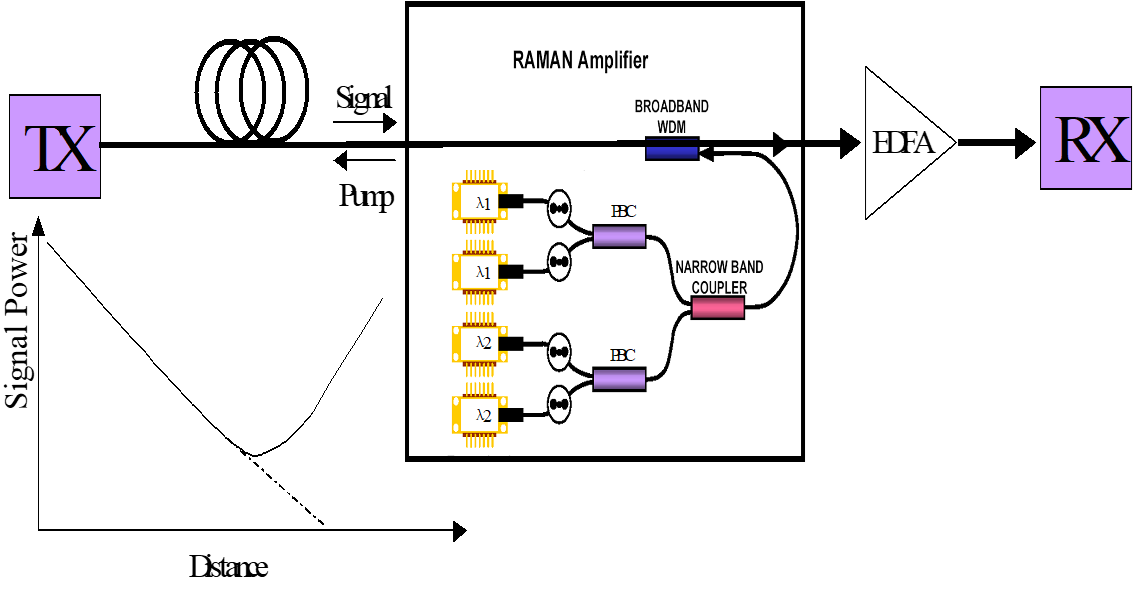

1U Raman Amplifer Geräte funktions diagramm
1U Raman Amplifer Ausrüstung merkmale
Verteilte geräuscharme Verstärkung
Hohe Stabilität und Zuverlässigkeit
Pumpen polarisation-Unabhängiges Design
Redundanz Hot-Swap-Power-Modul: 110/220VAC und-48VDC kann Plug-Mix
Werke für 19' oder 21' Racks
OLED-Display zeigt und steuert die System parameter, LED-Status anzeige zeigen den Alarms tatus
Unterstützung ETH, RS232 ports durch RJ45
Netzwerk-Management-Schnitts telle unterstützt SNMP über Ethernet-Port
1U Raman Amplifer Ausrüstung Technische Daten
Umwelt anforderungen
Tabelle 2-1 Umwelt charakter is tisch
Parameter | Min. | Max. | Einheit |
Arbeits temperatur | -5 | + 60 | ~ |
Lagerte mperatur | -40 | + 80 | ~ |
Luft feuchtigkeit | 5 | 85 | % |
Anmerkung: nicht kondensierend
Mechanische/Leistung/Schnitts telle eigenschaften
Tabelle 2-2 Mechanische/Leistung/Schnitts telle eigenschaften
Parameter | Min. | Typ. | Max. | Einheit |
Größe | 1U H× D× W≤ 44x236x483 | Mm |
Gewicht | ----- | ----- | 7 | Kg |
Strom verbrauch (1) | ----- | ----- | 20 | W |
Kühlung | Lüfter für die Luft |
Strom versorgung (2) |
| -48 |
| VDC |
Schnitts telle | RS-232, Ethernet |
(1) Der tatsächliche Verbrauch hängt von der Ausgangs leistung und der Umgebungs temperatur ab.
(2) 110VAC, 220VAC und-48VDC ist optional.
Optische Spezifikationen
Tabelle 2-3 optische Eigenschaften
Parameter | Symbol | Min | Typ | Max | Einheiten |
Betriebs wellenlänge | Λc | 1529 | 1550 | 1562 | Nm |
Signal empfangs bereich | Ps | -40 | ----- | -25 | DBm |
ON/OFF-Gewinn | G | ----- | 14 | ----- | DB |
Flachheit gewinnen | Gf | ----- | 1.5 | 2 | DB |
Relative Geräusch figur | NF | ------ | -3 | 0 | DB |
Polarisation abhängige Gewinnen | PDG | ------ | ------- | 0,3 | DB |
PMD | PMD | ------ | ------- | 0,3 | Ps |
(1) Optional.
(2) Test bei 0 dBm Eingang.
