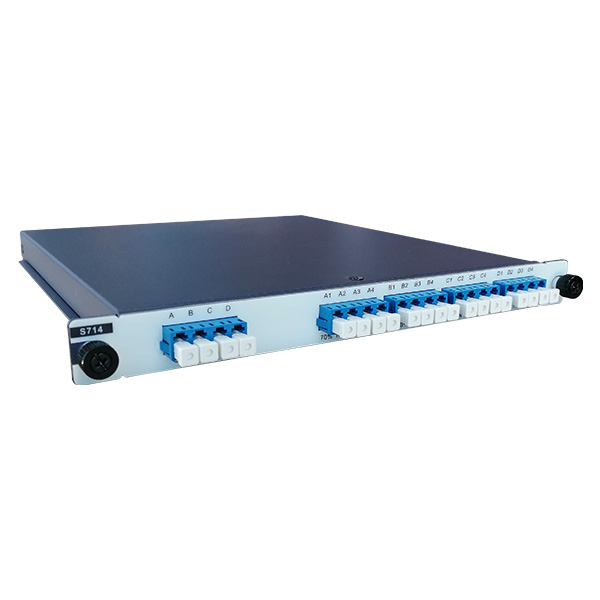

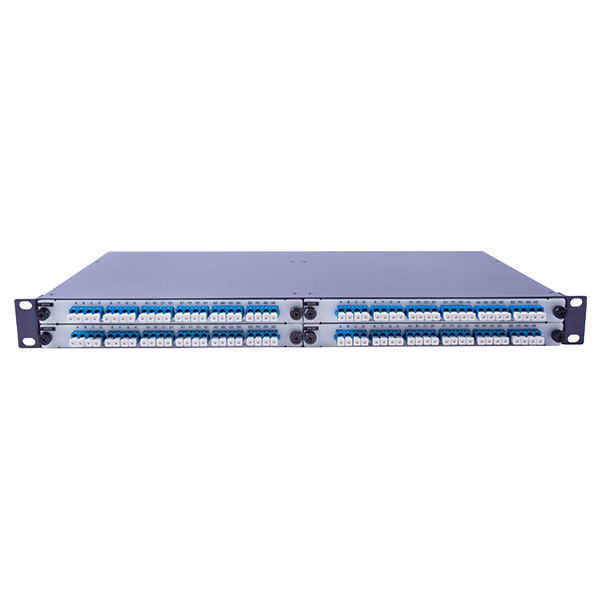

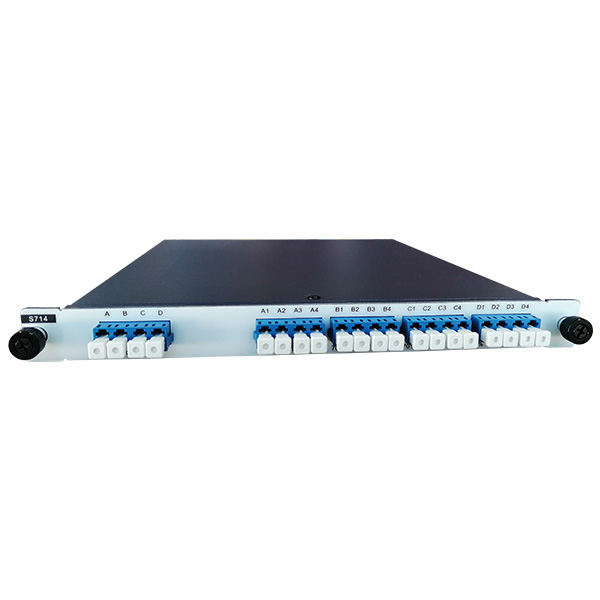

FBT-Koppler-Splitter

FBT-Koppler-Splitter

  • FBT Coupler Splitter
  • FBT Coupler Splitter
  • FBT Coupler Splitter
  • FBT Coupler Splitter
  • FBT Coupler Splitter
  • FBT Coupler Splitter

FBT-Splitter ist ein optischer Splitter, der die FBT-Technik (Fused Biconical Taper) verwendet, um optische Leistung und/oder Wellenlängen aufzuteilen. Der verschmolzene Faser koppler wird durch einen Prozess hergestellt, bei dem zwei blanke Fasern verschmolzen werden, die den verschmolzenen Abschnitt ziehen, um die gewünschten optischen Eigenschaften zu erreichen.


Die von Sintai Communication Co. gestartete optische Spalt plattform OPC 1600 FBT, ltd kann eine oder mehrere Kopien von Daten vollständig an nach geschaltete Geräte duplizieren, um die Stabilität und Zuverlässigkeit der Daten erfassung zu gewährleisten, ohne die ursprüngliche Verbindung zu beeinträchtigen.


Dieses verschmolzene bikonische Verjüngung splitter produkt nimmt das modulare Design an, und das 1U-Chassis bietet 4 optische Ein platinen schlitze und unterstützt das gemischte Einsetzen für verschiedene Arten von optischer Aufteilung von Einzel platinen. Das Aufteilung verhältnis ist optional, wodurch die Daten spiegelung und-erfassung in allen Anwendungs szenen erfüllt werden kann. Das verschmolzene bikonische Verjüngung splitter produkt besteht den Telcordia-GR-1221-CORE test und erfüllt die RoHS-Anforderungen.


FBT-Koppler-Splitter PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

FBT-Koppler-Splitter-Feature

  • Die flexibel ste Architektur: Mit modularem Design enthält das 1U-Chassis vier Steckplätze, die jede Art von optischem Single-Board-Mischen unterstützen. die die Anwendung aller Arten von Spektral verhältnissen und der gleichen Plattform erfüllen können.

  • Die höchste Integrations stufe: Ein einzelnes 1 u-Gerät unterstützt 32 Gruppen 1 zu 2 (beliebiges Verhältnis), 24 Gruppen 1 3 (beliebiges Verhältnis), 16 Gruppen 1 4 (beliebiges Verhältnis), 8 Gruppen 1 und 8 (beliebiges Verhältnis).

  • Sicherheit und Zuverlässigkeit: Der Splitter verwendet hochwertige passive Geräte, und die Einfügung dämpfung entspricht nationalen und internat ionalen Mehrfach standards. Es gibt keine Auswirkungen auf das Geschäfts signal des Kofferraums.

  • Bequemlichkeit: Alle Schnitts tellen verwenden die Frontplatte, der Schnitts telle styp ist einheitlich als die häufigste LC/PC-Schnitts telle in der Industrie, der Austausch des Splitters erfordert nur die Karte.

  • Niedrig kosten günstig: Die frühe Konstruktion kann Spektral furnier mit On-Demand-Konfiguration sein, Chassis mit redundantem Steckplatz bequeme späte Kapazitäts zuweisung, im Vergleich zu herkömmlichen Maschinen paketen kann der Strahlteiler nur durch die Gerätes tapel kapazität die Eingabe von Chassis und Maschinen raum für Investitionen stark reduzieren.

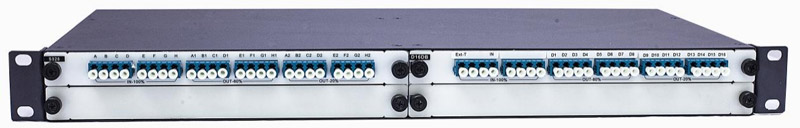

FBT-Koppler-Splitter-Diagramm



FBT-Koppler-Splitter-Spezifikation

Parameter

Einzel modus

Multi mode

Einheit

Arbeits wellenlänge

1260 ~ 1650

850

Nm

Einfügung verlust

60: 40

60% ≤ 2,70; 40% ≤ 4,70

60% ≤ 3,20; 40% ≤ 5,20

DB

70: 30

70% ≤ 1,90; 30% ≤ 6,00

70% ≤ 2,50; 30% ≤ 6,50

80: 20

80% ≤ 1,20; 20% ≤ 7,90

80% ≤ 1,40; 20% ≤ 9,00

90: 10

90% ≤ 0,80; 10% ≤ 11,60

90% ≤ 1,30; 10% ≤ 12,00

70: 15: 15

70% ≤ 1,90; 15% ≤ 9,00

70% ≤ 2,50; 15% ≤ 10,50

80: 10: 10

80% ≤ 1,20; 10% ≤ 11,60

80% ≤ 1,20; 10% ≤ 12,00

70: 10: 10: 10

70% ≤ 1,90; 10% ≤ 11,60

70% ≤ 2,50; 10% ≤ 12,00

60: 20: 10: 10

60% ≤ 2,70; 20% ≤ 7,90; 10% ≤ 11,60

60% ≤ 3,20; 20% ≤ 9,00; 10% ≤ 12,00

Polarisation abhängiger Verlust

≤ 0,15

≤ 0,15

DB

Richtung

≥ 55

≥ 55

DB

Rendite verlust

≥ 55

≥ 55

DB

Arbeits temperatur

-40 ~ + 85

-40 ~ + 85

°C

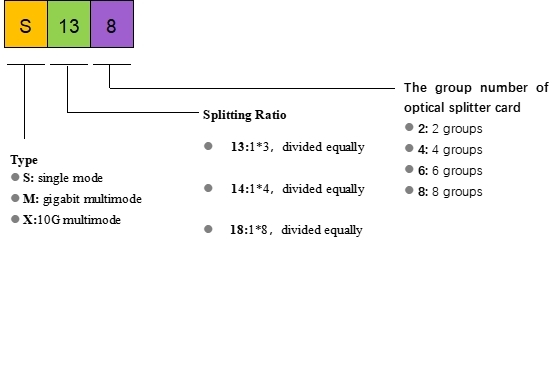

FBT-Koppler-Splitter-Nennung regel

Naming Rule.jpg
