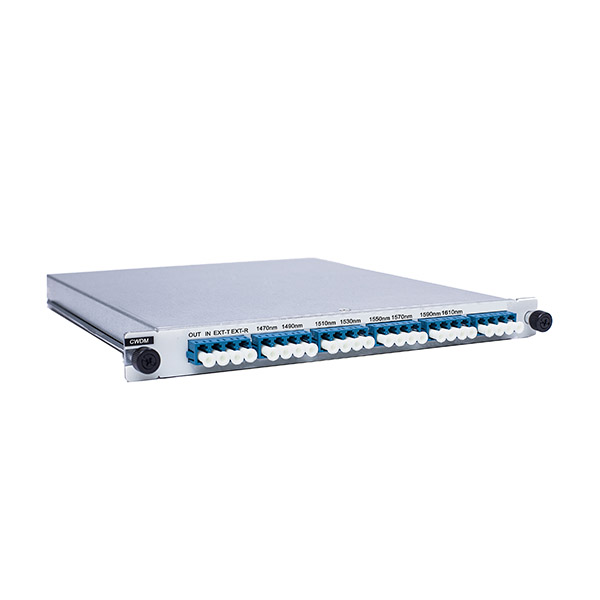

CWDM Hinzufügen und Ablegen von Mux Demux

CWDM Hinzufügen und Ablegen von Mux Demux

  • CWDM Add and Drop Mux Demux

Die von Sintai Communication Co., Ltd gestartete Add-Drop-Multiplexing-Karte für passive Wellenlängen division wird im Allgemeinen in den Zwischen knoten eines Ketten-oder Ringnetz werks verwendet. die selektiv einige Wellenlängen teilung kanäle vom Übertragungs signal empfangen und senden oder hochladen und herunter laden können, ohne die Übertragung anderer Kanäle zu beeinträchtigen.


Die einzelne CWDM-Add-and-Drop-Multiplexer-Karte unterstützt das Add-Drop von bis zu 8 Kanälen separat in zwei verschiedene Richtungen.

CWDM Hinzufügen und Ablegen von Mux Demux PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

CWDM-Hinzufügen und Ablegen von Mux Demux-Diagramm

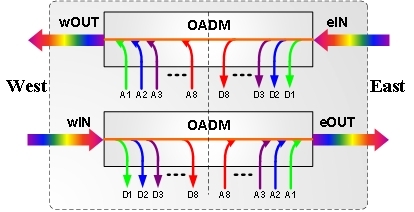

CWDM Add and Drop Mux Demux Funktionale Struktur



CWDM-Add-und Drop-Mux Demux-Spezifikation

Anzahl der Kanäle

1

2

4

8

Belegte Slot-Nummer

1

1

1

2

Wellenlängen bereich

CWDM: 1271nm bis 1611nm

Einfügung verlust

<1 dB

<1,5 dB

<2,5 dB

<3,5 dB

Isolation verhältnis benachbarter Kanäle

> 30 dB

> 30 dB

> 30 dB

> 30 dB

Isolation verhältnis nicht benachbarter Kanäle

> 40 dB

> 40 dB

> 40 dB

> 40 dB

Rendite verlust

> 45 dB

> 45 dB

> 45 dB

> 45 dB

Richtung

> 50 dB

> 50 dB

> 50 dB

> 50 dB

Schnitts telle typ

Alle Schnitts tellen sind LC-Typ

Arbeits temperatur

-40 ~ 85 ° c

Lagerte mperatur

-40 ~ 85 ° c
