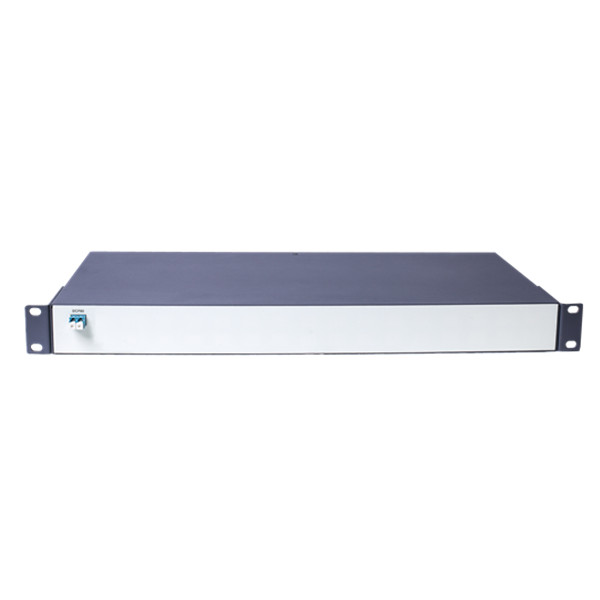

100km Dispersion kompensation faser

100km Dispersion kompensation faser

  • 100km Dispersion Compensation Fiber

Der von Guangzhou Sintai Communication Co., Ltd. gestartete DCM-Dispersion kompensator ist ein rein passives Gerät. DieseDCM-FaserKann die Dispersion steigung der Standard-Single-Mode-Glasfaser (G.652) im C-Band kompensieren.


Es wird verwendet, um das durch Dispersion verzerrte optische Signal zu reparieren und das beschädigte Signal im optischen Übertragungs system zu kompensieren, um die Leistung des Übertragungs systems zu verbessern und eine hohe Geschwindigkeit zu erreichen. Groß kapazität, Fern kommunikation. Dieser Dispersion bereich des DCM kann bei einer Wellenlänge von 1550nm-10 bis-2100ps/nm erreichen. Produkte mit besonderen Anforderungen an zentrale Wellenlänge und Dispersion können ebenfalls bereit gestellt werden.

100km Dispersion kompensation faser PDF herunter laden Kontaktieren Sie uns

Produkte
Blog

100km Dispersion kompensation faser Feature

  • 100% Neigung kompensation der optischen Faser G.652 im C-Band

  • Geringe Einfügung dämpfung

  • Dispersion im niedrigen Polarisation modus

  • Breitband dispersion kompensation für DWDM-System

  • Verpackungs-und Schnitts telle typen können angepasst werden

  • Einhaltung des Telcordia-GR-2854-CORE tandards

  • RoHS-6 entsprechen (bleifrei)


100km Dispersion kompensation faser Anwendungs szenario

  • SDH optisches Hochgeschwindigkeits-Übertragungs system

  • DWDM optisches Übertragungs system

  • G.652 Standard-Single-Mode-Glasfaser-Fern-und Metropol region Kommunikation system


100km Dispersion kompensation faser spezifikation

Artikel

Perimeter

Gleichwertige G.652 Kompensation länge

20Km

40Km

60Km

80Km

100Km

120Km

1545nm Wellenlängen dispersion (ps/nm)

-340 ± 20

-670 ± 30

-1000 ± 40

-1340 ± 50

-1670 ± 60

-2040 ± 60

1545nm relative Dispersion steigung (nm-1)

0,004 ± 20%

Einfügung verlust (dB)

≤ 3.5

≤ 5.0

≤ 6,8

≤ 8,7

≤ 10,7

≤ 12,9

Polarisation modus Dispersion (ps)

≤ 0,5

≤ 0,8

≤ 1,0

≤ 1.2

≤ 1.3

≤ 1.4

Polarisation abhängiger Verlust (ps)

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

Optische Reflexion (dB)

-27

Maximal zulässige Eingangs leistung (dBm)

+ 23

Arbeits temperatur bereich

-5 °C ~ 70 °C

Lagerte mperatur bereich

-40 °C ~ 85 °C

Umwelt-/Zuverlässigkeit prüfung

Entschließen Sie sich den Telcordia-GR-2854 und GR1221standard

Schnitts telle typ

LC/PC oder angepasst werden

Verpackung

Steck bares Chassis: 1U, (D)220mm ×(W)442mm ×(H)44mm

Rack mount: 1U, (D)220mm ×(W)442mm ×(H)44mm
