OTU-Transponder

Optischer Transponder VS Mux ponder

In der optischen Übertragung sowohl Transponder als auchMux ponderGehören zu OTU (Optical Transformation Unit)/Wellenlängen umwandlung einheit, die Haupt funktion besteht darin, ein oder mehrere clients eitige Signale nach dem Zugriff zu konvergieren oder zu konvertieren und DWDM (gemäß ITU-T G) auszugeben. 694.1 Empfehlung) oder CWDM (nach ITU-T G.694.2 Empfehlung) Standard wellenlänge, um die Multiplexe inheit zu erleichtern, kann WDM für optische Signale unterschied licher Wellenlängen durchführen.

Was ist ein optischer Transponder?

Optische Transponder werden verwendet, um Punkt-zu-Punkt-Verbindungen über große Entfernungen zu ermöglichen, wenn die Client rate der optischen Wellenlänge entspricht. In Fällen, in denen die Client raten niedriger als die optische Wellenlänge sind.

Was ist Mux ponder?

Ein Mux ponder ist das Element, das das optische Signal auf einer Faser ähnlich wie ein Transponder sendet und empfängt, mit der Ausnahme, dass der Mux ponder über die zusätzliche Funktional ität verfügt, mehrere Subrate-Client-Schnitts tellen auf mehrere zu multiplexen die Linien schnitts telle.

Der Haupt unterschied zwischen Transponder vs Mux ponder

• Transponder

N in N out: N * Clients eitige Dienste mit niedriger Geschwindigkeit ==> N * optische Standard wellenlängen signale

• Mux ponder

N in One Out: N * Clients eitige Dienste mit niedriger Geschwindigkeit ==> 1 * optisches Signal mit hoher Wellenlänge

Als führendes Unternehmen in der optischen Übertragungs branche gehört SINTAI heute zu den führenden profession ellen OTU-Transponder herstellern in China. Wir haben die Fähigkeit, verschiedene Arten von Transpondern zu liefern, um alle Ihre Geschäfts anforderungen zu erfüllen. Kontaktieren Sie uns, um den Transponder preis jetzt zu erhalten!

Optischer Transponder (O-E-O) Anwendung im WDM-Netzwerk

OEO (Optical Electrical Optical) bedeutet optisch → elektrisch → optisch. Das zu verstärkende optische Signal wird nach der 3R-Funktion (Signal verstärkung, Taktraktion, Signal regeneration) zuerst in ein elektrisches Signal umgewandelt und dann in ein optisches Signal umgewandelt. wodurch eine Rolle bei der optischen Leistungs verstärkung gespielt wird. Der optische Transponder wird haupt sächlich verwendet, um ein einzelnes Signal mit einer niedrigen Rate von 10Gbit/s oder darunter nacheinander zu verstärken.

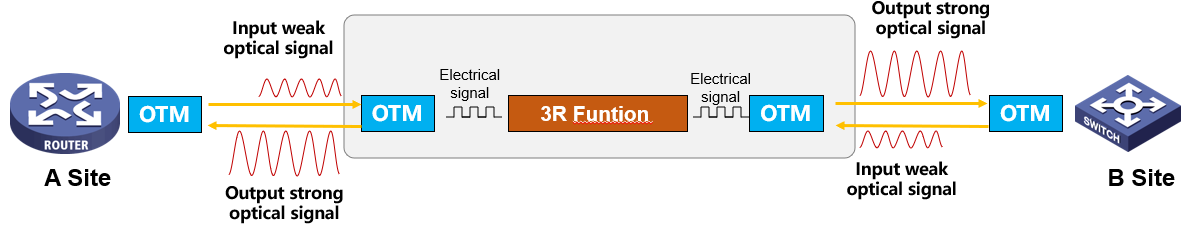

• Verstärken Sie das optische Signal

Wenn der Eingang ein schwaches optisches Signal ist, kann der Ausgang in ein starkes optisches Signal umgewandelt werden.

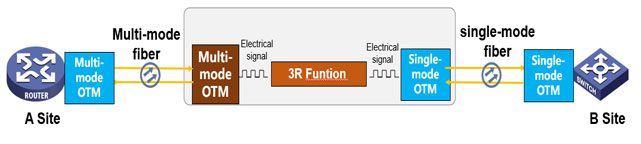

• Multi-Mode-Faser auf Single-Mode-Faser

Wenn es sich um eine Multimode-Faser handelt, kann sie in eine Single-Mode-Faser umgewandelt werden.

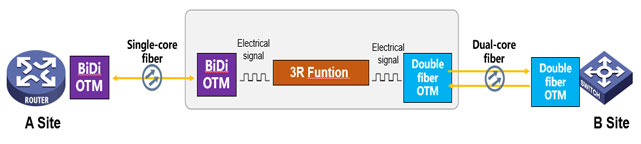

• Single-Core-Faser zu Dual-Core-Faser

Wenn es sich um eine Single-Core-Faser handelt, kann sie in eine Dual-Core-Faser umgewandelt werden.

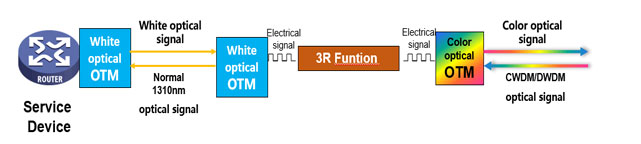

• Optische Wellenlängen umwandlung

Wenn es sich um ein weißes optisches Signal handelt, kann es in ein optisches Farb signal umgewandelt werden.

• Die elektrische Schnitts telle zum optischen Signal

Wenn eine Seite mit einem elektrischen Schnitts telle modul und die andere Seite mit einem optischen Schnitts telle modul ausgestattet ist, kann das elektrische Schnitts telle signal RJ45 auch in ein optisches Signal umgewandelt werden.

Merkmale des optischen Transponders:

• Unterstützt optional 155Mbit/s ~ 100 Gbit/s Arbeits rate [abhängig von der OEO-Geräte platine und dem konfigurierten OTM(Optical Transport Module)].

• Unterstützt den gesamten Bereich von 1260 ~ 1650nm Arbeits wellenlänge (abhängig von der OTM(Optical Transport Module) konfiguriert).

• Es stehen mehrere Arten von Diensten zur Verfügung, z. B. Ethernet, SDH, ATM usw. und transparente Übertragung von ZugängenS Dienstleistungen.

• Anwendungs szenarien unterstützen Einzel faser-zu-Doppel faser, Wellenlängen umwandlung, Modus umwandlung, optische Signalform ung und optische Leistungs verstärkung.

• Signal relais kann realisiert werden und die Übertragungs distanz kann verlängert werden (die Entfernung hängt von der OTM (optisches Transport modul) konfiguriert)

Was ist Transponder in DWDM

Optischer Transponder ist auch ein CWDM-oder DWDM-Transponder, was optisch zu elektrisch zu optisch bedeutet. DWDM-Transponder wandelt ein optisches Signal in ein elektrisches Signal um und gewinnt es dann in ein optisches Signal zurück. Der optische Transponder wandelt clients eitige Dienste nach erneutem Verstärken, erneuten Timing und Umformen in optische Standards ignale um.

Optischer Transponder wird im WDM-System benötigt:

1. In einem Fall, in dem Geräte unterschied licher Wellenlängen miteinander kommunizieren müssen, kann der optische Transponder das inkompatible Problem zwischen ihnen lösen.

2. Es gibt mehr als ein Glasfasern etz, das von verschiedenen Anbietern und unterschied lichen Standards bereit gestellt wird. Wir brauchen einen WDM-Transponder, um von einem Glasfasern etz zum anderen zu wechseln.
